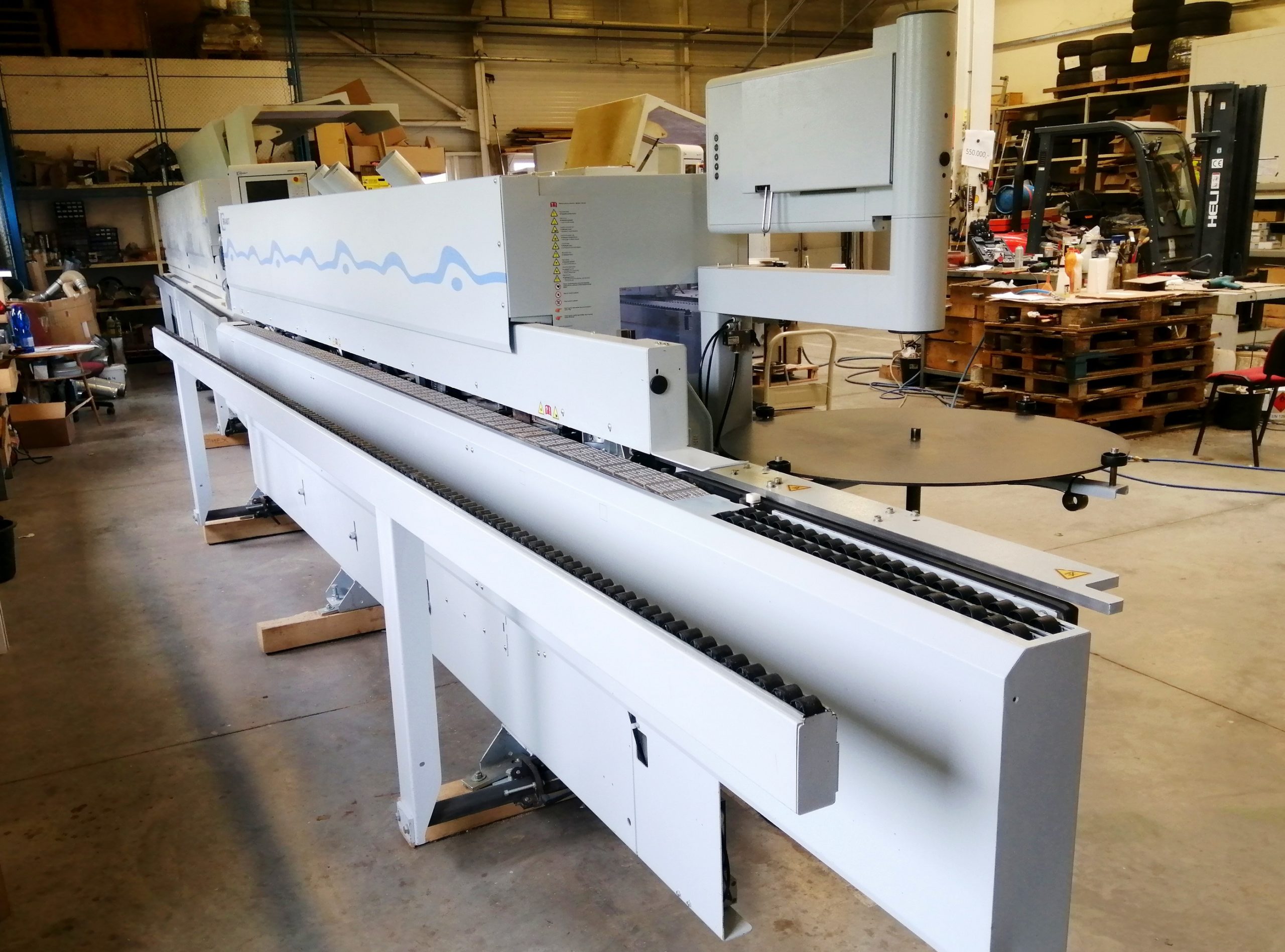

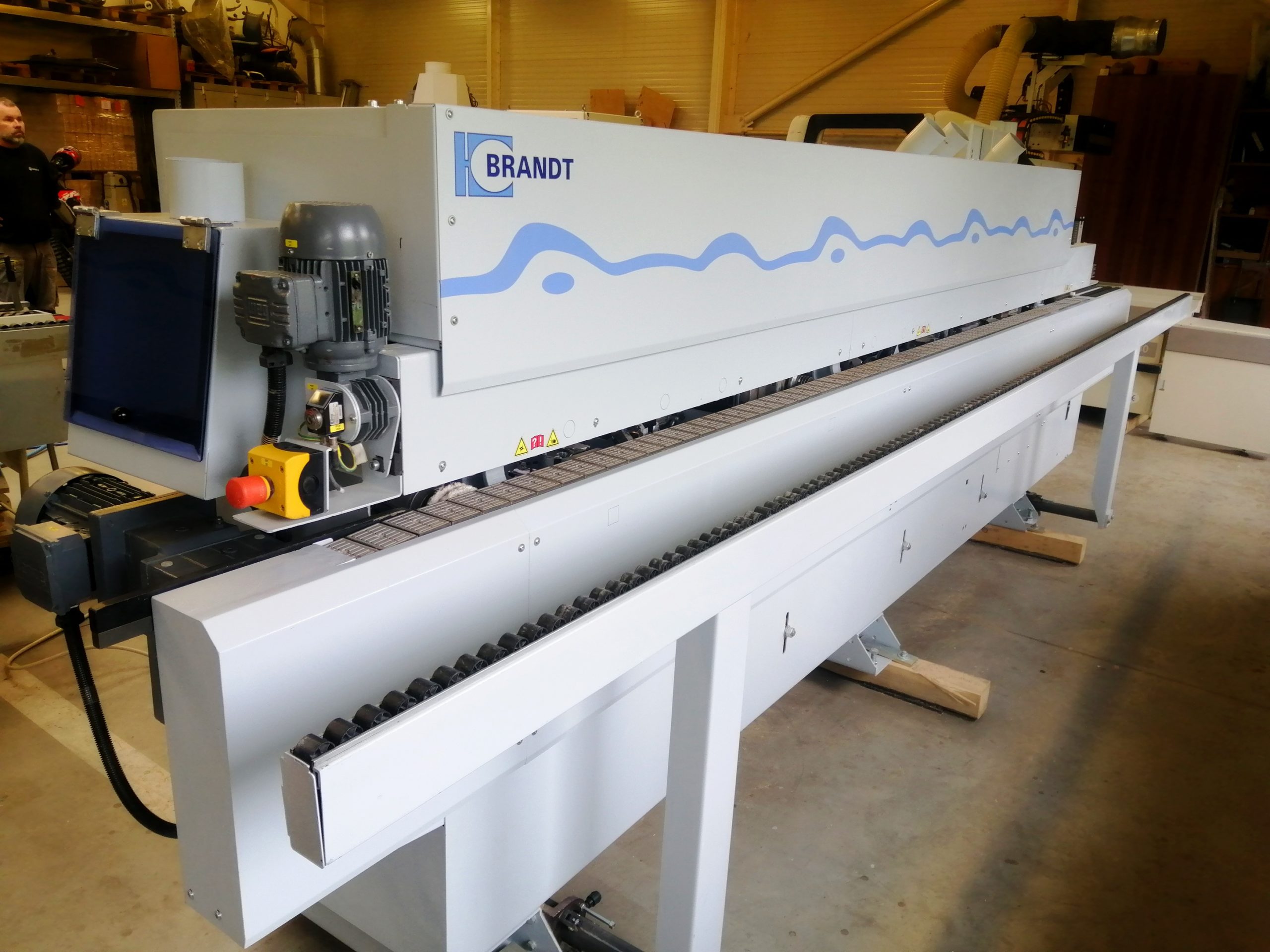

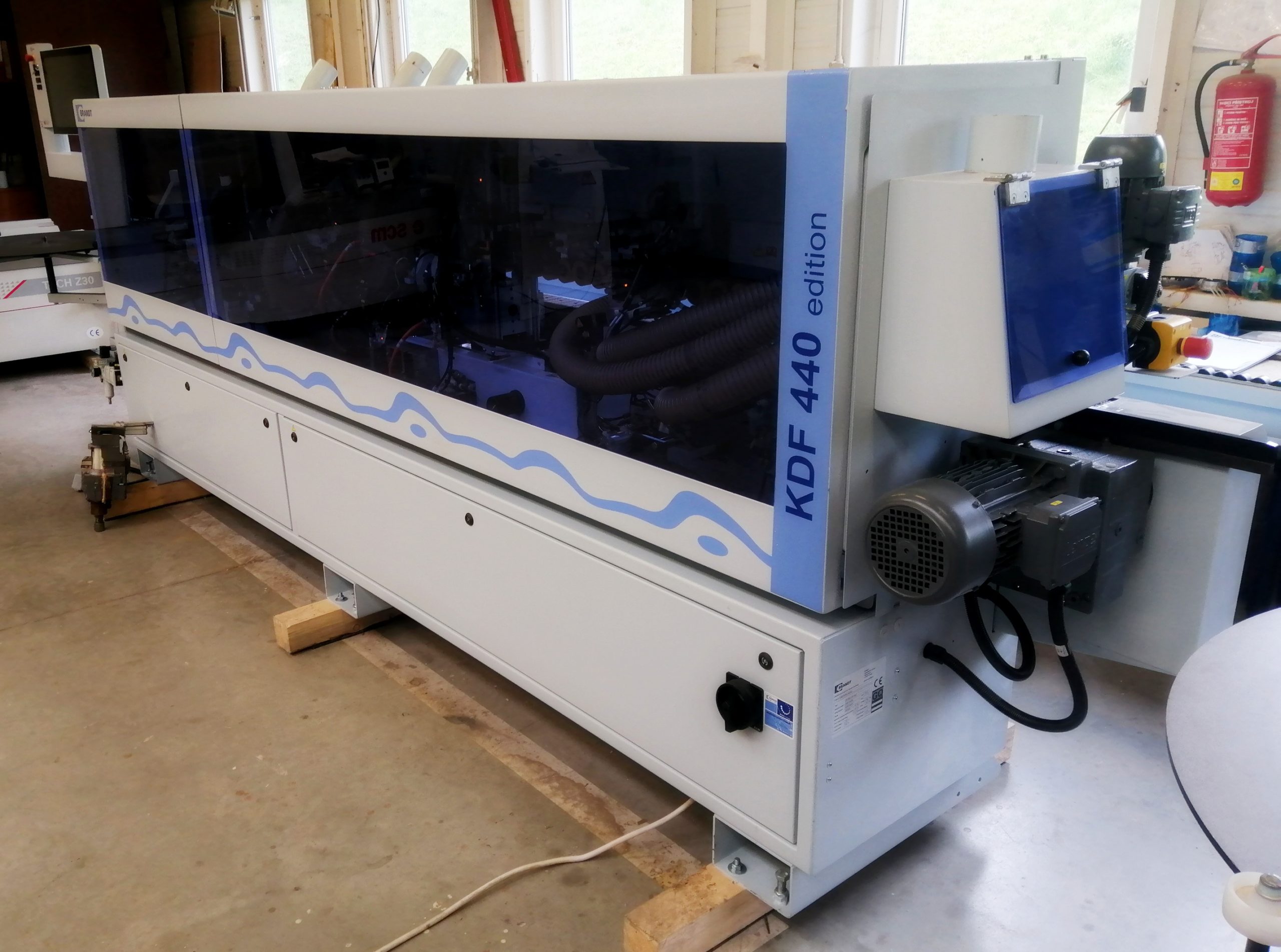

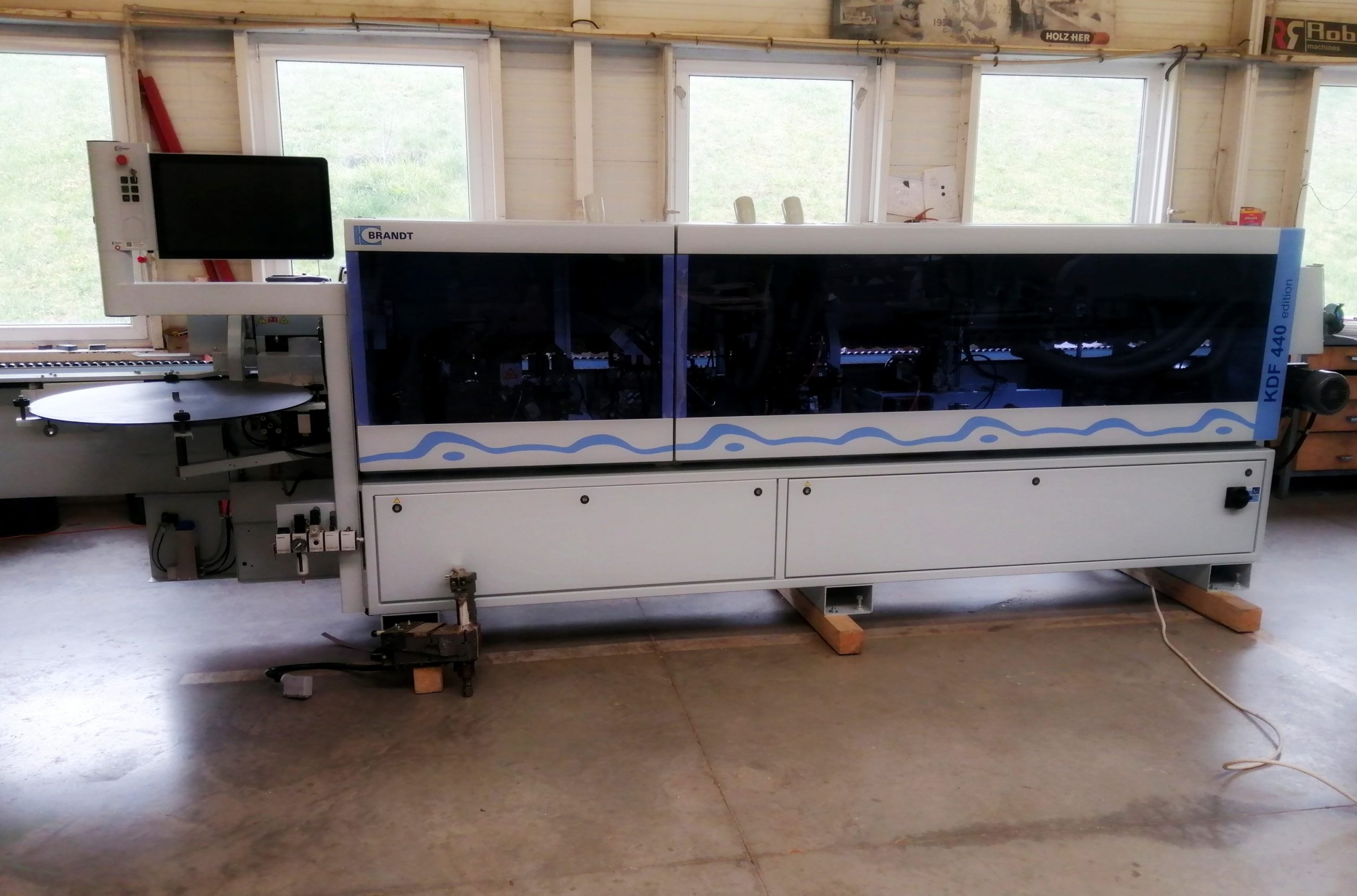

Olepovačka hran Brandt KDF 440 Edition
Typ: KDF 440 Edition
Rok výroby: 2015
Cena : 800 000,- Kč bez DPH

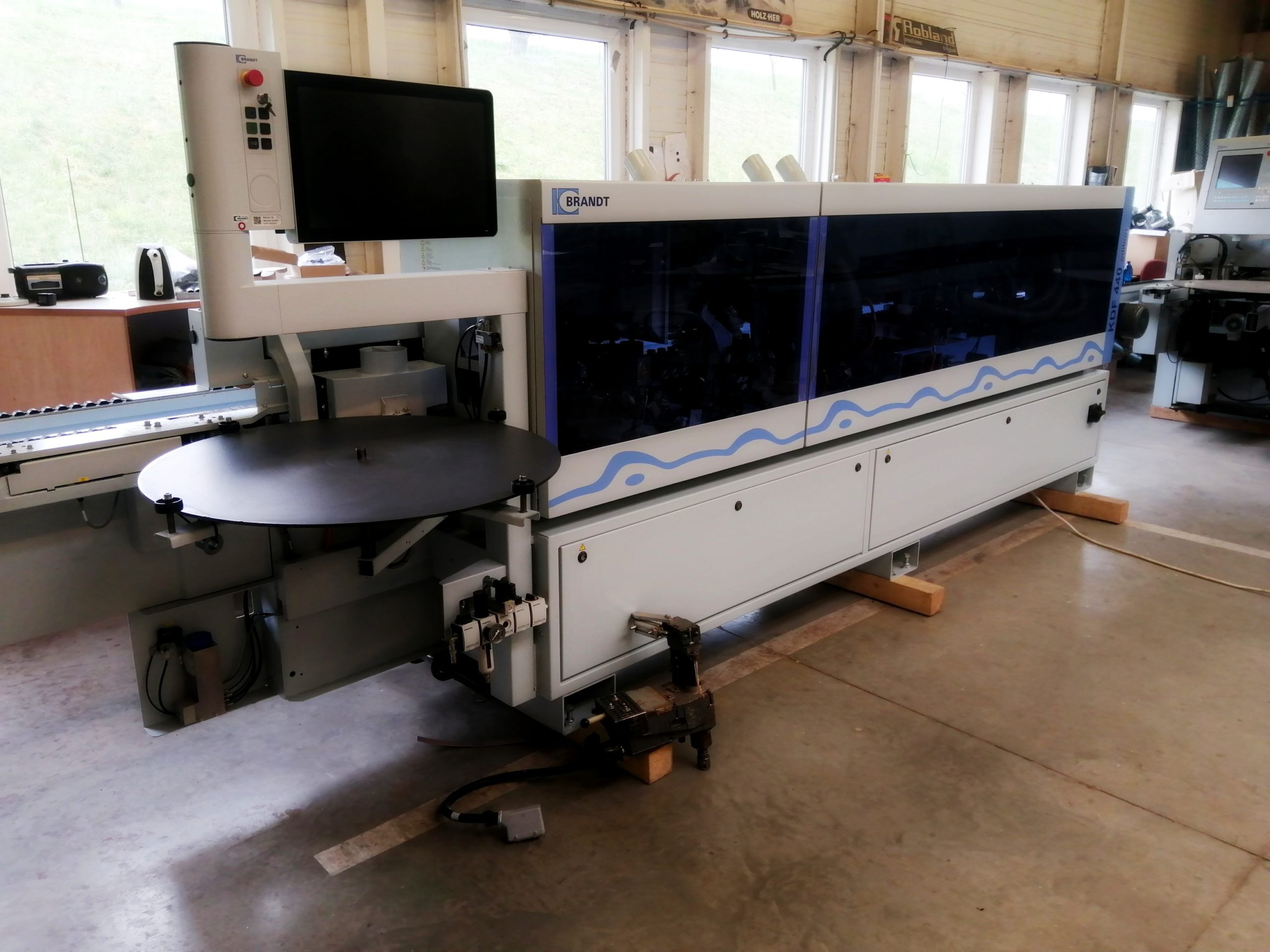

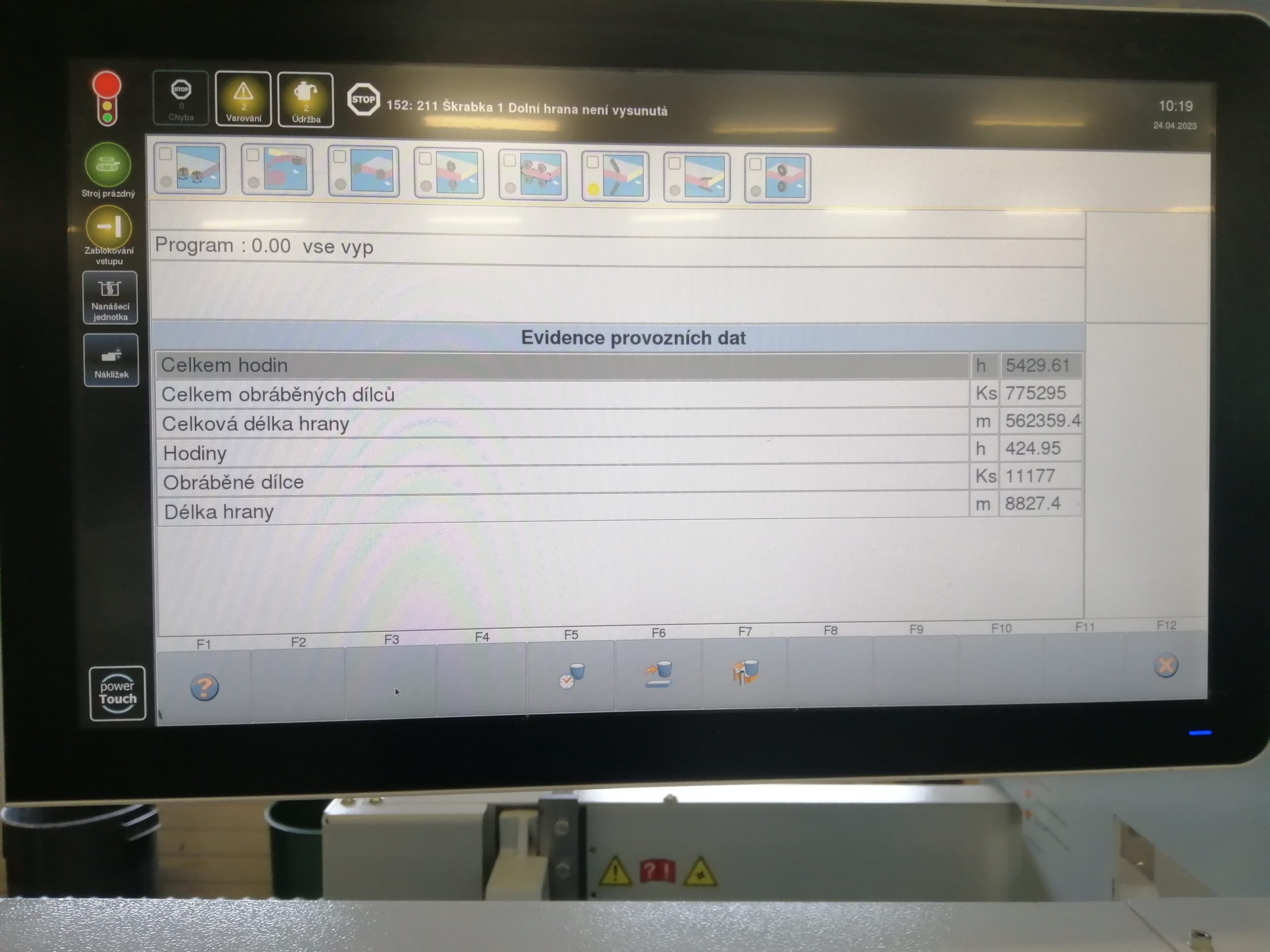

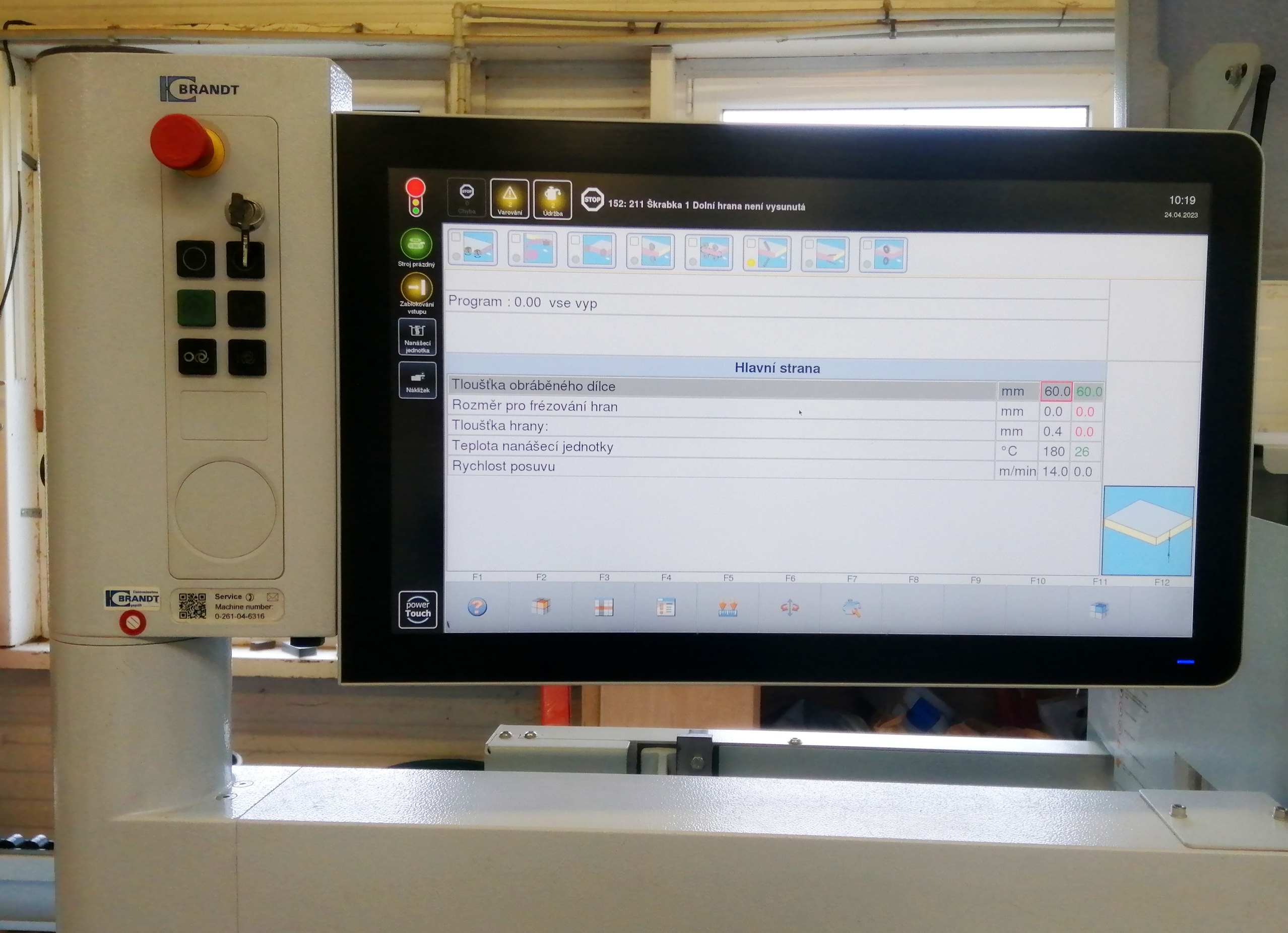

Olepovačka hran německého výrobce BRANDT určená pro olepování papírovou hranou, ABS hranou (0,5 – 3 mm), dýhou/masivkem do tl. 8 mm s kompletním opracováním dílce (předfrézování) i hrany (cidliny, rundování rohů…). Robustní konstrukce stroje umožňuje vícesměnný provoz. Stroj se obsluhuje přes velkoplošný dotykový panel POWERTOUCH; veškeré přenastavení nebo seřízení agregátů se provádí z obslužného panelu, nejlépe pomocí uložených „programů“.
Konkrétně tento stroj je vybaven příplatkovými PUR rolnami na horním přítlačném trámci.
Agregáty:

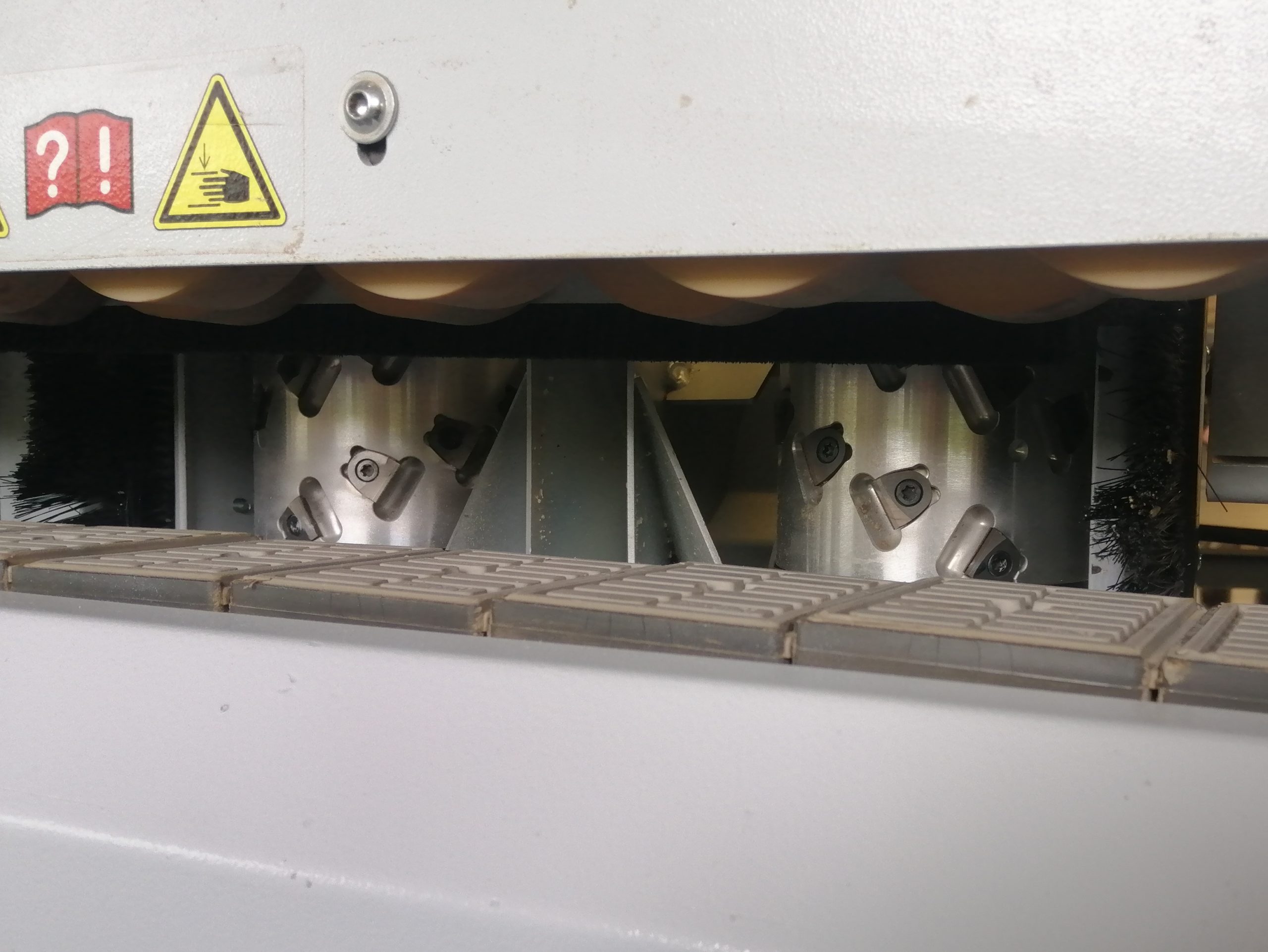

Dvoumotorové předfrézování dílce – diamantové nástroje zn. LEITZ o rozměry 100×63 mm (příplatkové vyšší provedení fréz použitelné na dílce do tl. 60 mm) s výměnnými destičkami, pneumaticky ovládané vzájemné se prostřídání jednotlivých fréz; náhradní sada fréz s pájenými dia destičkami, posuvné náběhové pravítko nastavitelné pomocí servomotoru
Automatický zásobník pro hrany v roli i nákližky;
Nanášení granulového lepidla nanášecím válečkem ze spodní vaničky; souběžný nebo protiběžný směr nanášení lepidla (přepínání z panelu, pneumatické přestavení dávkovací klapky); rychlovýměna celé vaničky; druhá vanička (např. na bílé lepidlo) součásti dodávky stroje
Boční přítlak se 4mi válečky z toho první poháněný a pneumaticky přitláčený, servomotorické nastavení polohy
2motorové kapování, pneumaticky vybočitelné (0-15°),

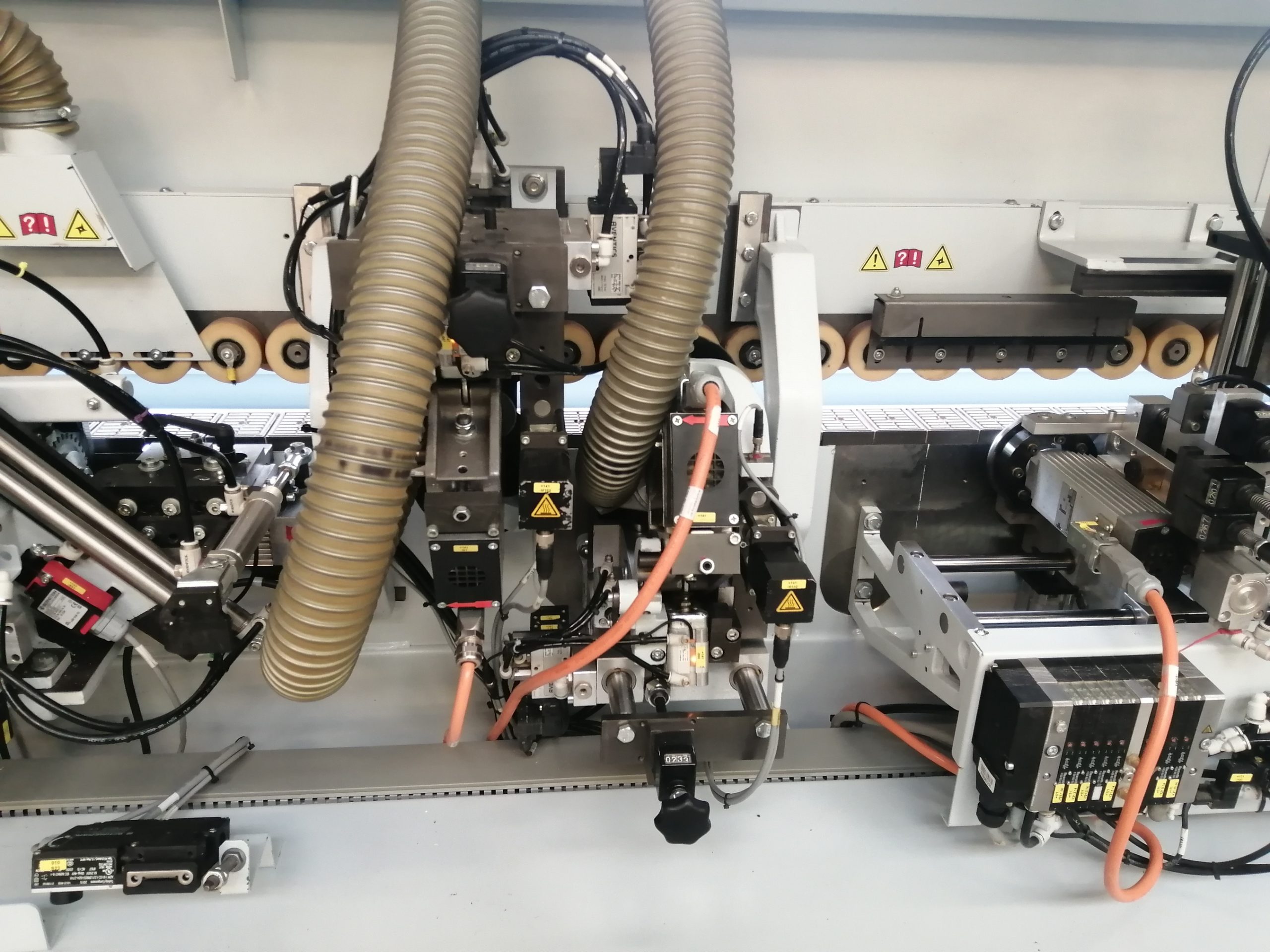

Frézovací agregát s multinástrojem pro rovinné nebo rádiusové (2 profily – rádiusy 1 mm a 2 mm) frézování; odvalující se boční kopírující rolny se servomotorickým přenastavením polohy; vertikální rolny (horní/spodní) s dvoupolohovým pneumatickým přenastavením “lícovat/s přesahem”
Jednomotorový rundovací agregát , pneumatické 2 polohové (2 nebo 1) přenastavení polohy v axiálním směru, diamantové nástroje s rádiusem R2; příplatková výbava „Doraz pro konstrukční dno“ = zaoblení svislé rohové hrany bez objíždění rohů
Profilové cidliny v dvouprofilovém provedení, tj. SK destičky s rádiusy 1 mm a 2 mm; pneumaticky překlopitelné do zvolené polohy (R1 nebo R2); se servomotorickým nastavením poloh kopírovacích rolen, jak horizontálních (dle tloušťky hrany), tak vertikálních (kompenzace ochranné fólie při olepování dílců ve vysokém lesku), tj. celkem 4 servomotory
Plošná cidlina s pneumatickou aktivací/deaktivací agregátu
Kartáčovací agregát – textilní kartáče
Technické parametry:
Rozměr stroje (dxšxv): ……………………………………………………..557x90x171 cm
Tloušťka hrany v roli min./max.:………………………………………..…..0,4-8 mm
Tloušťka hrany v páscích (dýha/masivek) min./max.:…………………….…..0,4-8 mm
Tloušťka dílce min./max:………………………………………………..……..8-60 mm
Minimální délka dílce:……………………………………………..…………160 mm
Minimální šířka dílce:…………………………….…………………………….70 mm
Variabilní rychlost posuvu dílce:………………………..………….………. 8-14 m/min.
Max. el. proud/min. jištění…………………………………..………..…..18,5/25 A
Stlačený vzduch tlak:………………………………………………………….6bar
Hmotnost stroje:…………………………………………………………………1850 kg















Stroj ve výborném stavu je k vidění a předvedení naší dílně v Blučině u Brna.
