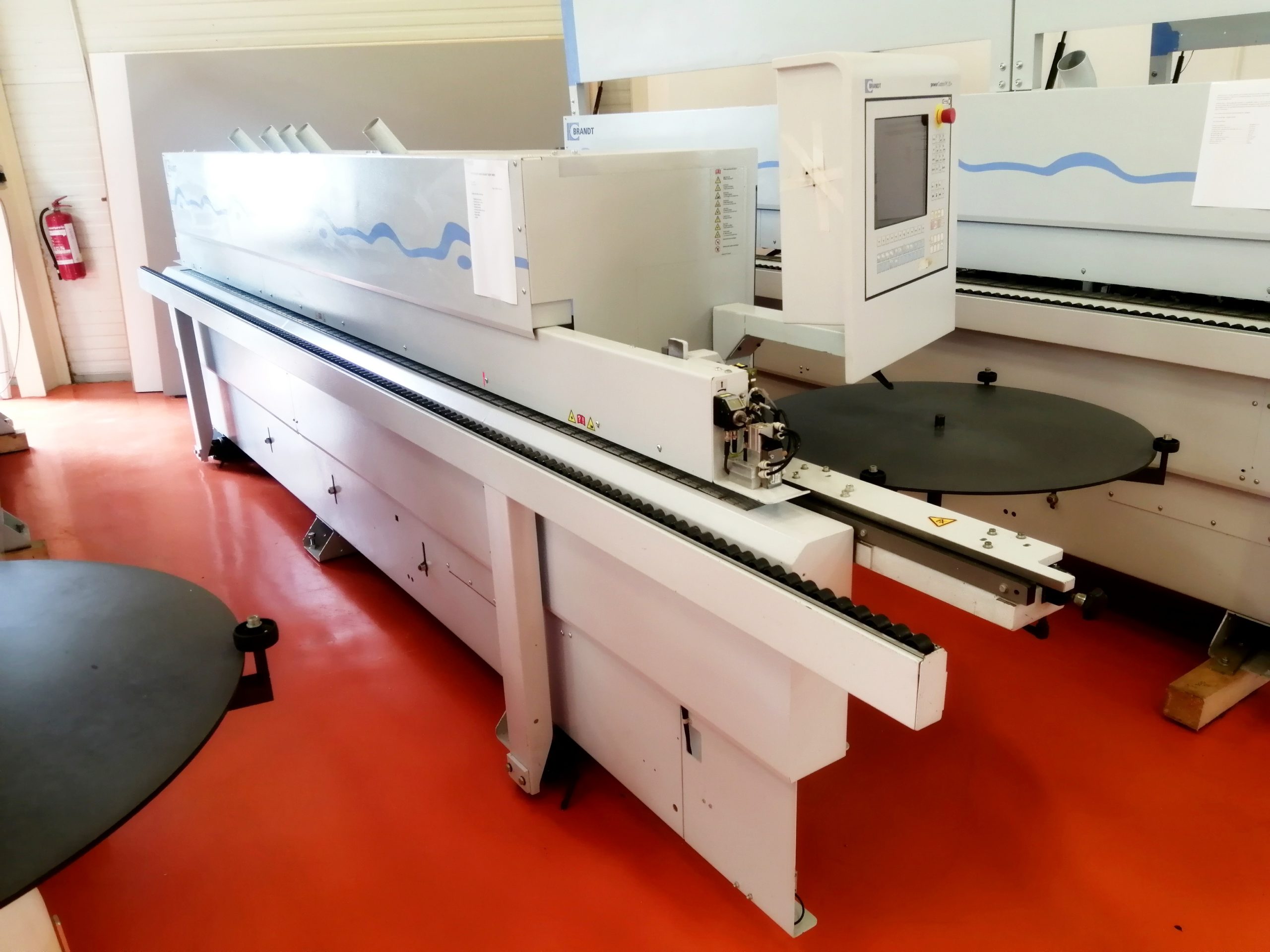

Olepovačka hran Brandt KDF 440 C

kompletní opracování

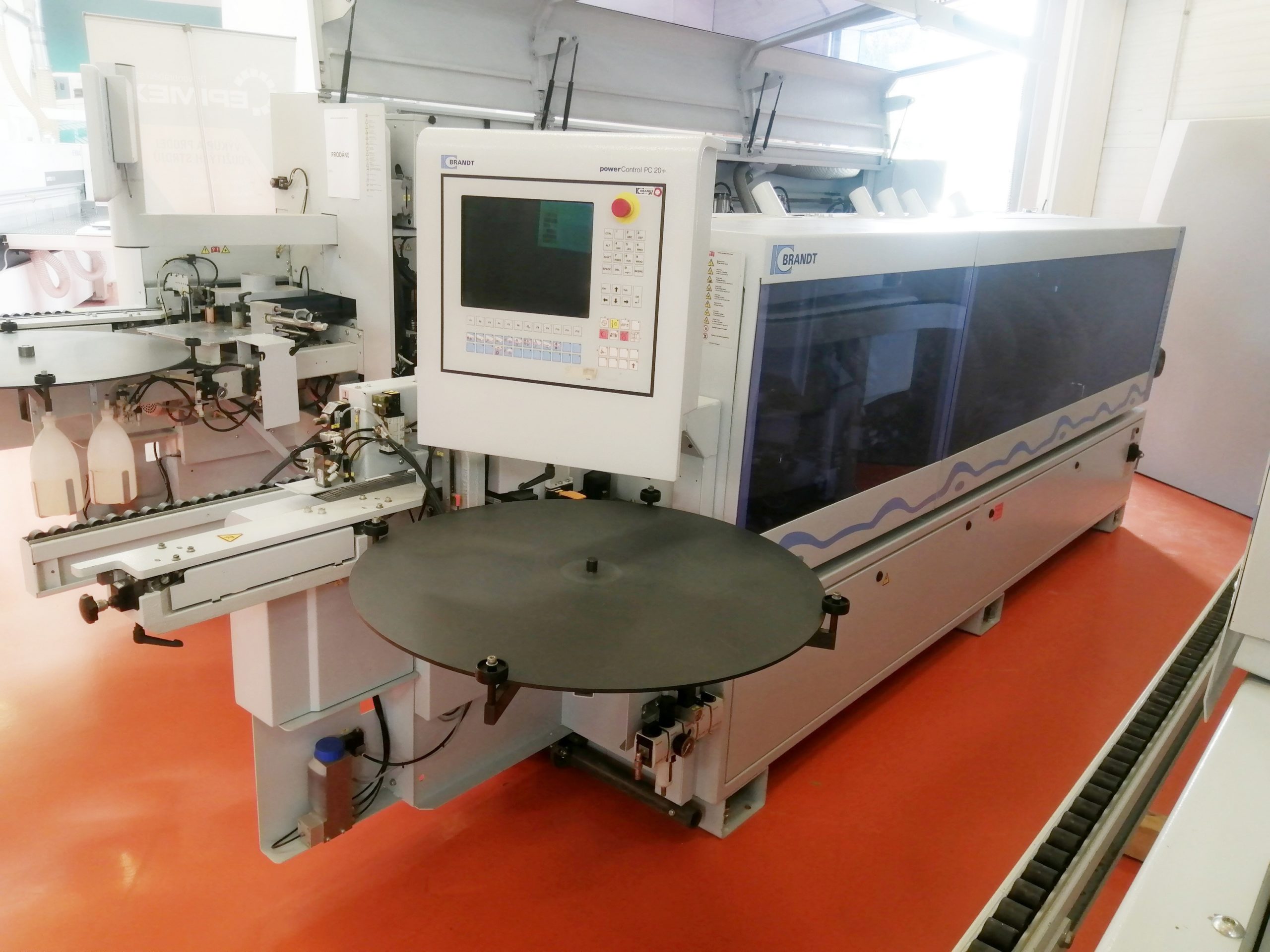

obsluha z ovládacího panelu
2 sady cidlin R2 a R1

Typ: KDF 440 C (obchodní název Ambition 1440)

Rok výroby: 2011

Cena : 550 000,- Kč bez DPH

Olepovačka hran německého výrobce BRANDT určená pro olepování papírovou hranou, ABS hranou (0,5 – 3 mm), dýhou/masivkem do tl. 8 mm s kompletním opracováním dílce (předfrézování) i hrany (cidliny, rundování rohů…). Robustní konstrukce stroje umožňuje vícesměnný provoz. Obsluha stroje probíhá z obslužného panelu, nejlépe pomocí uložených „programů“, seřizování jednotlivých agregátů se provádí manuálně pomocí SICO číselníků (náběhové pravítko předfrézování, boční přítlak, rolny na frézování) nebo pomocí servomotorů (rundovací agregát).

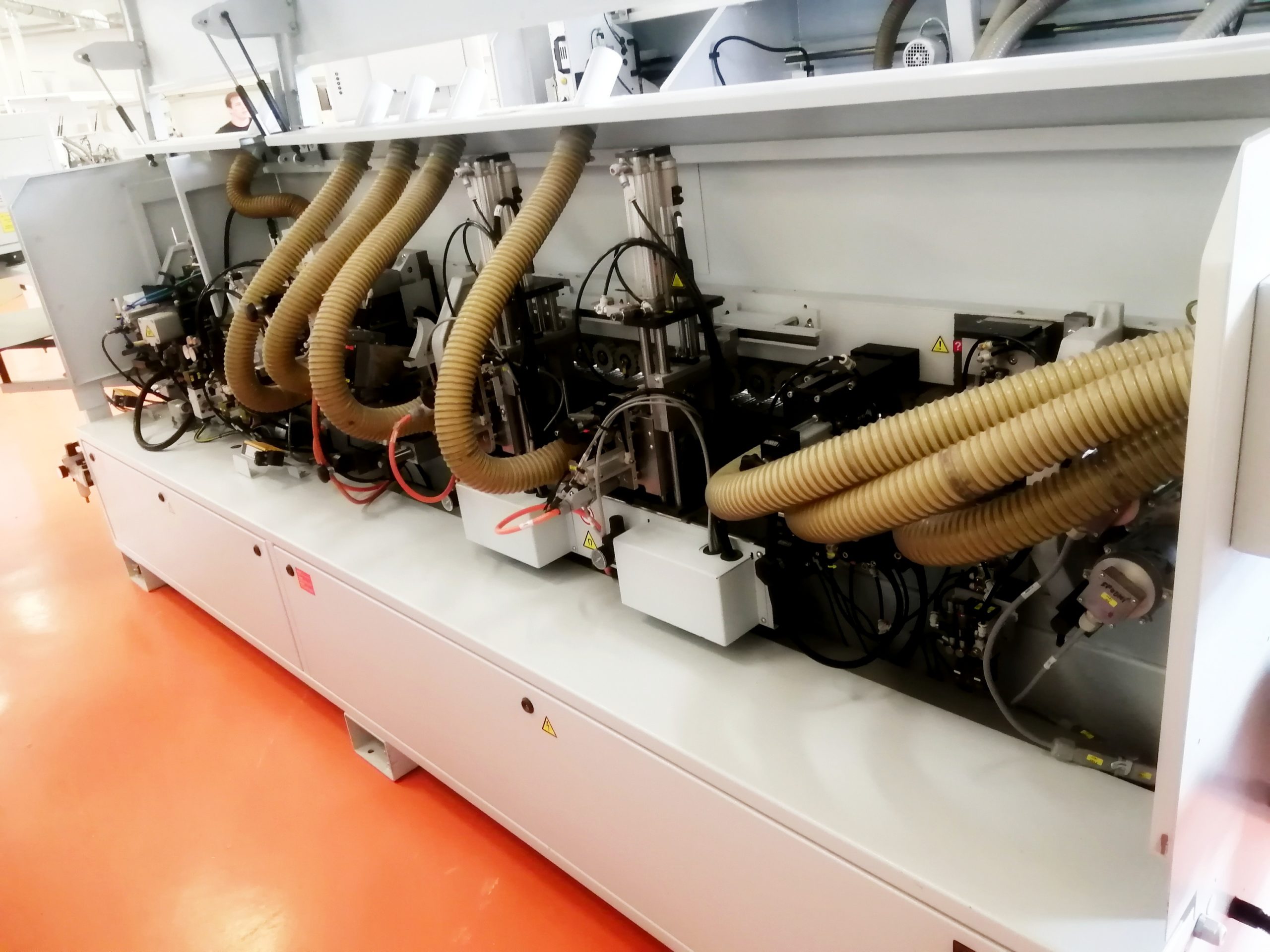

Agregáty:

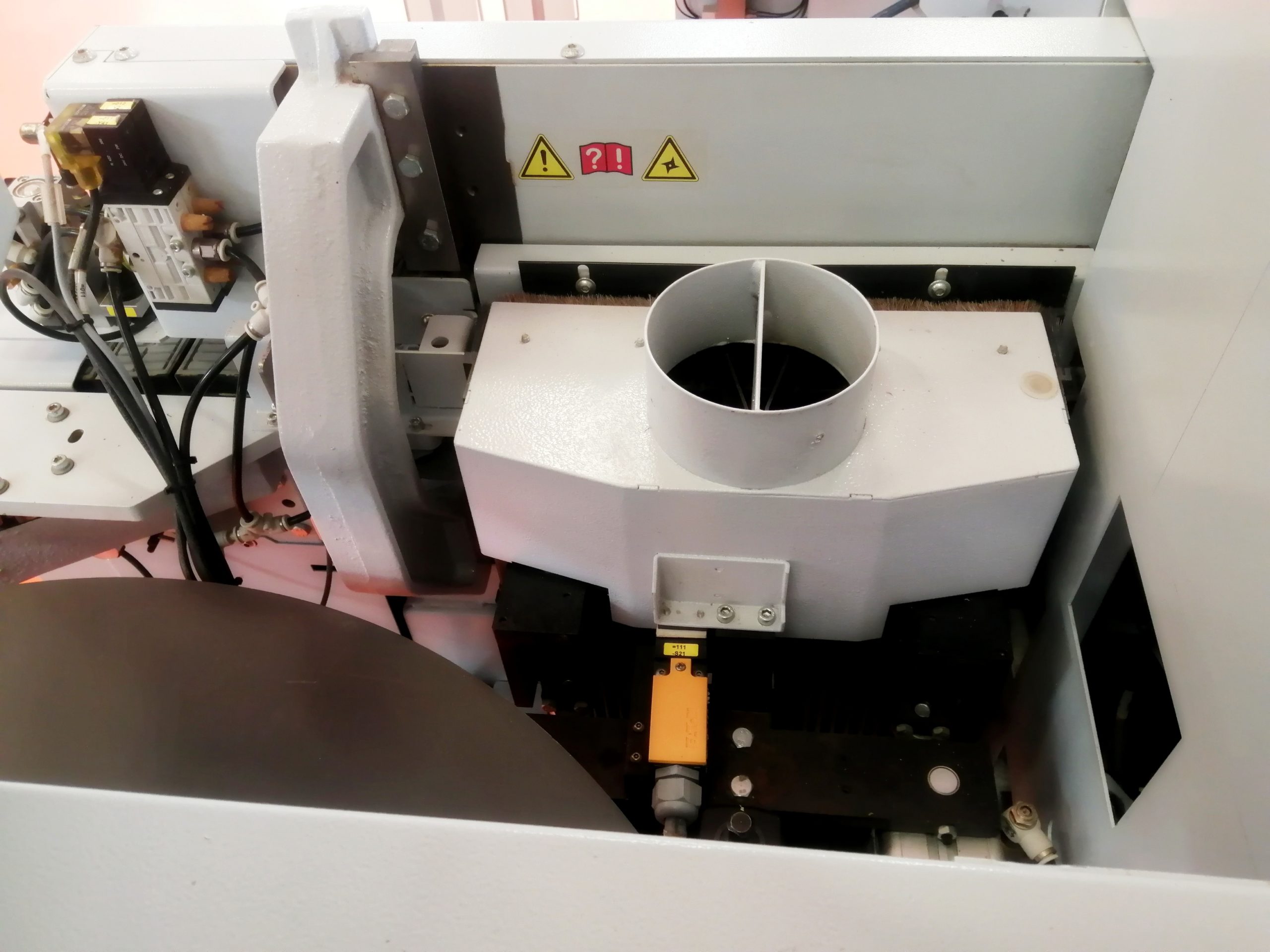

Dvoumotorové předfrézování dílce – diamantové nástroje o rozměry 100×63 mm (příplatkové vyšší provedení fréz použitelné na dílce do tl. 60 mm), pneumaticky ovládané vzájemné se prostřídání jednotlivých fréz; posuvné náběhové pravítko manuálně nastavitelné pomocí SICI číselníku

Automatický zásobník pro hrany v roli i nákližky;

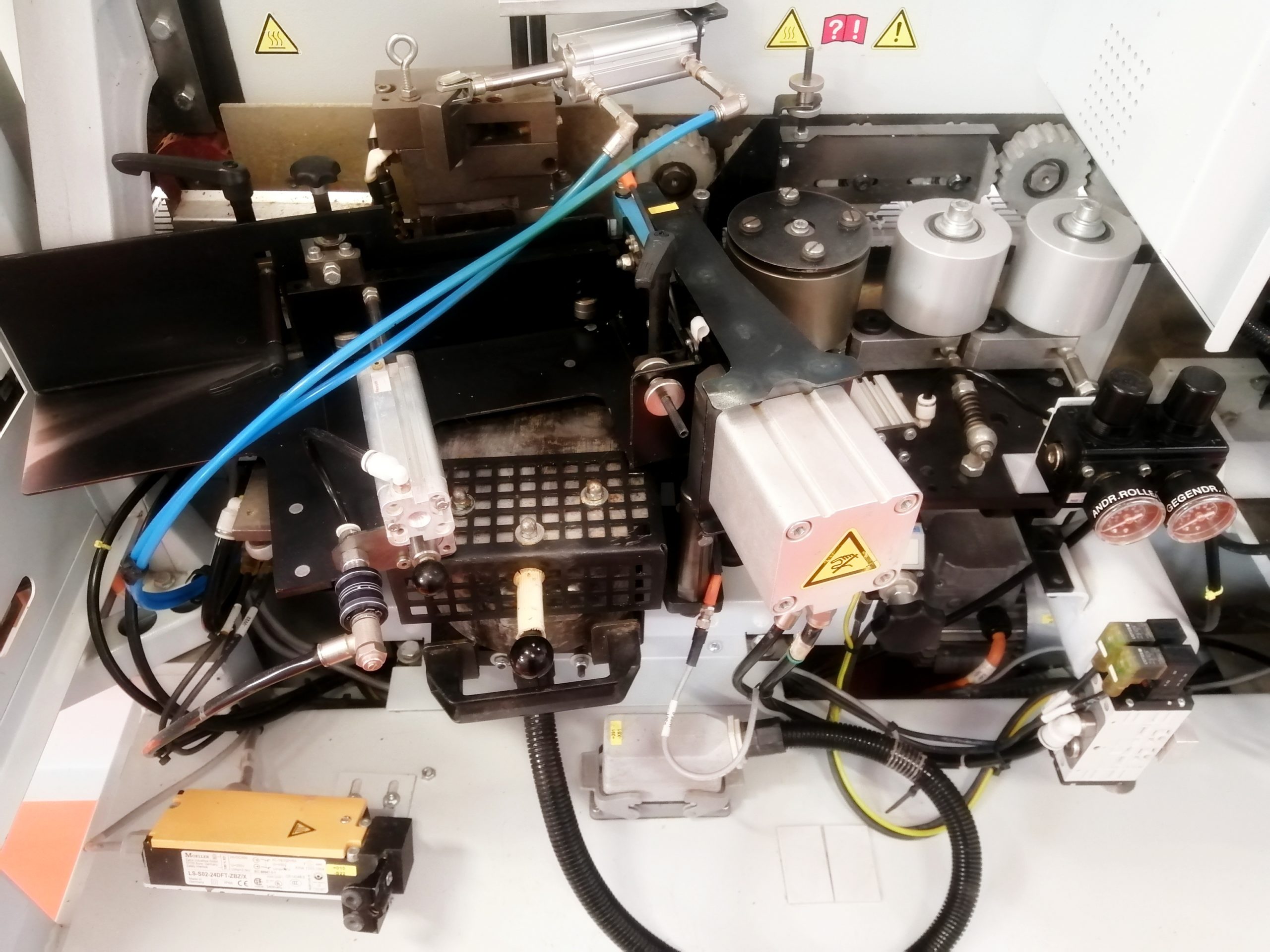

Nanášení granulového lepidla nanášecím válečkem ze spodní vaničky; souběžný nebo protiběžný směr nanášení lepidla (přepínání z panelu, pneumatické přestavení dávkovací klapky); rychlovýměna celé vaničky

Boční přítlak se 4mi válečky z toho první poháněný a pneumaticky přitlačovaný, manuální nastavení polohy přítlaku pomocí elektronického (přenos informace na ovládací panel) SICO číselníku

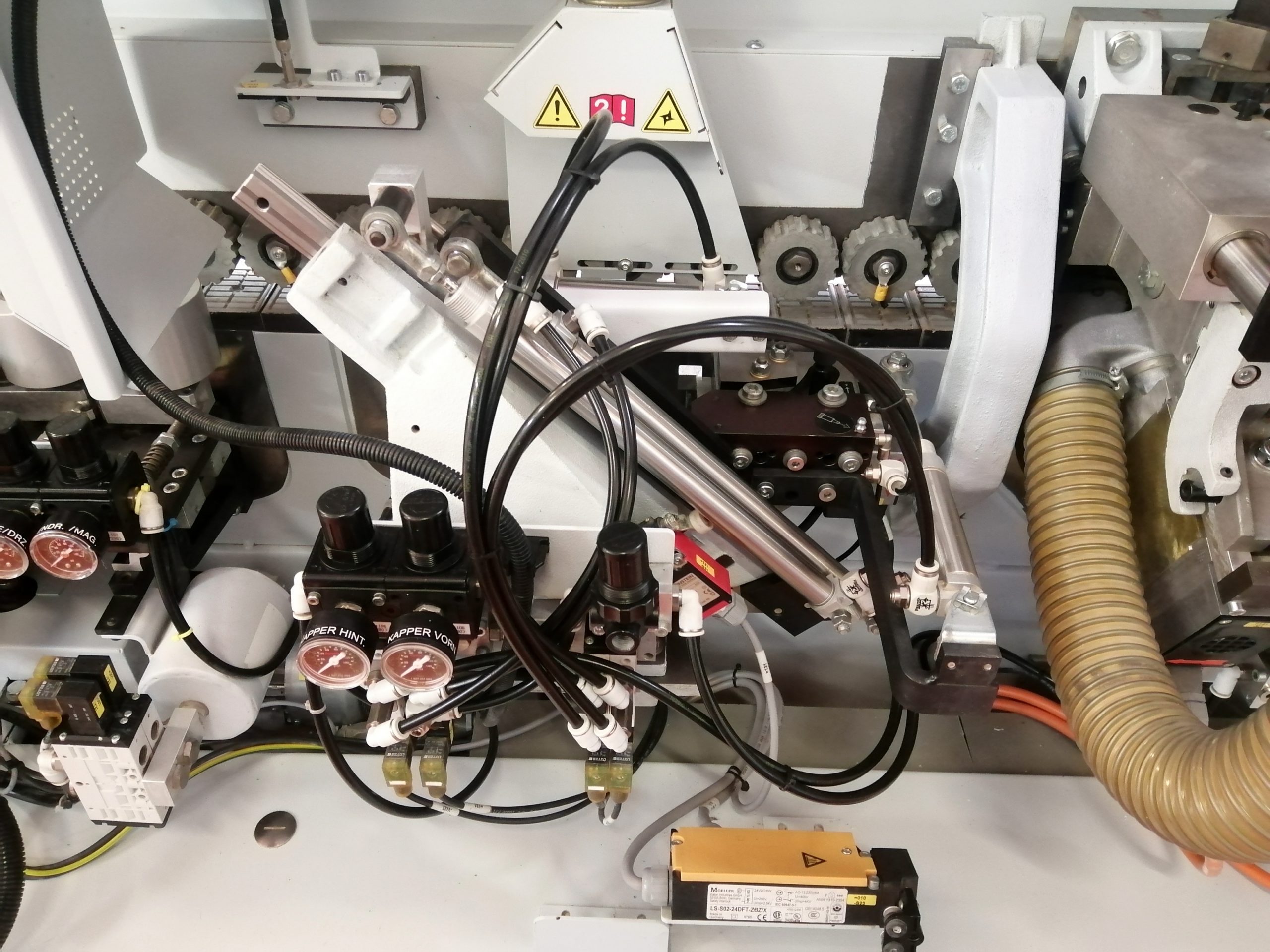

2motorové kapování, pneumaticky vybočitelné (0-15°),

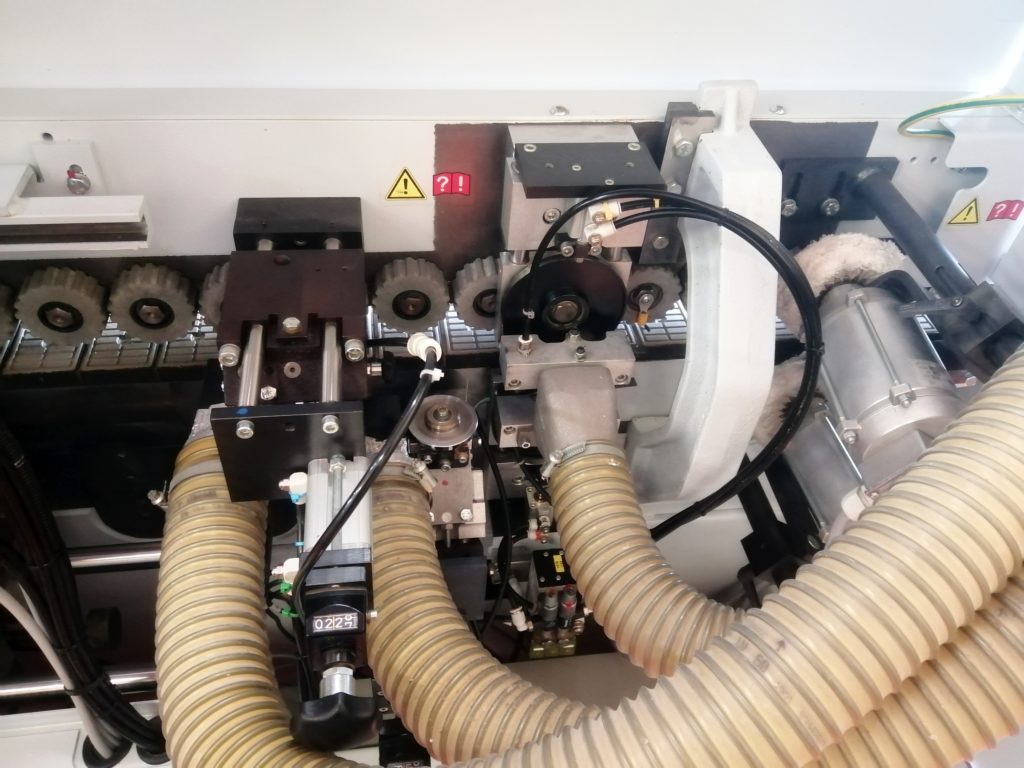

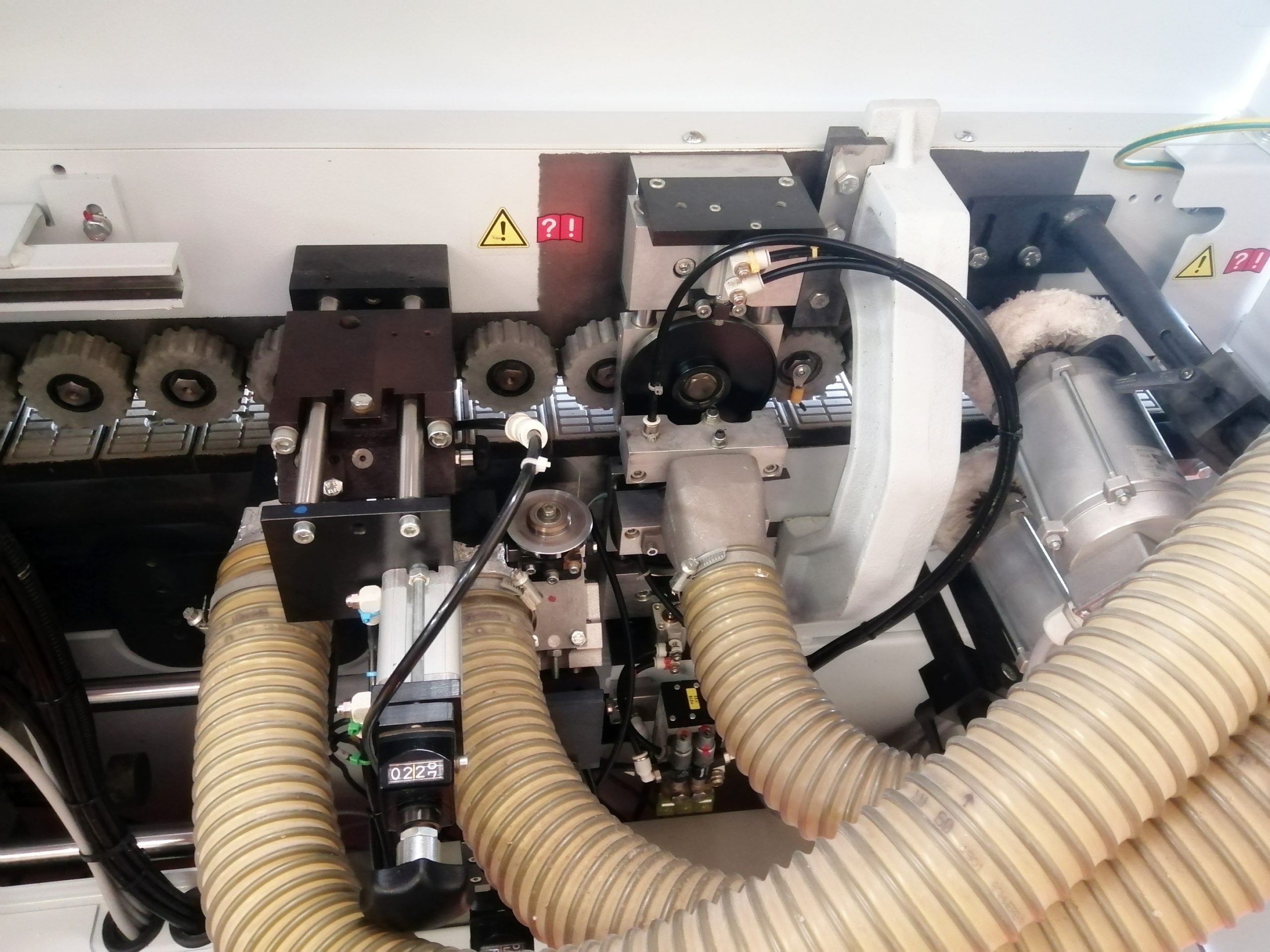

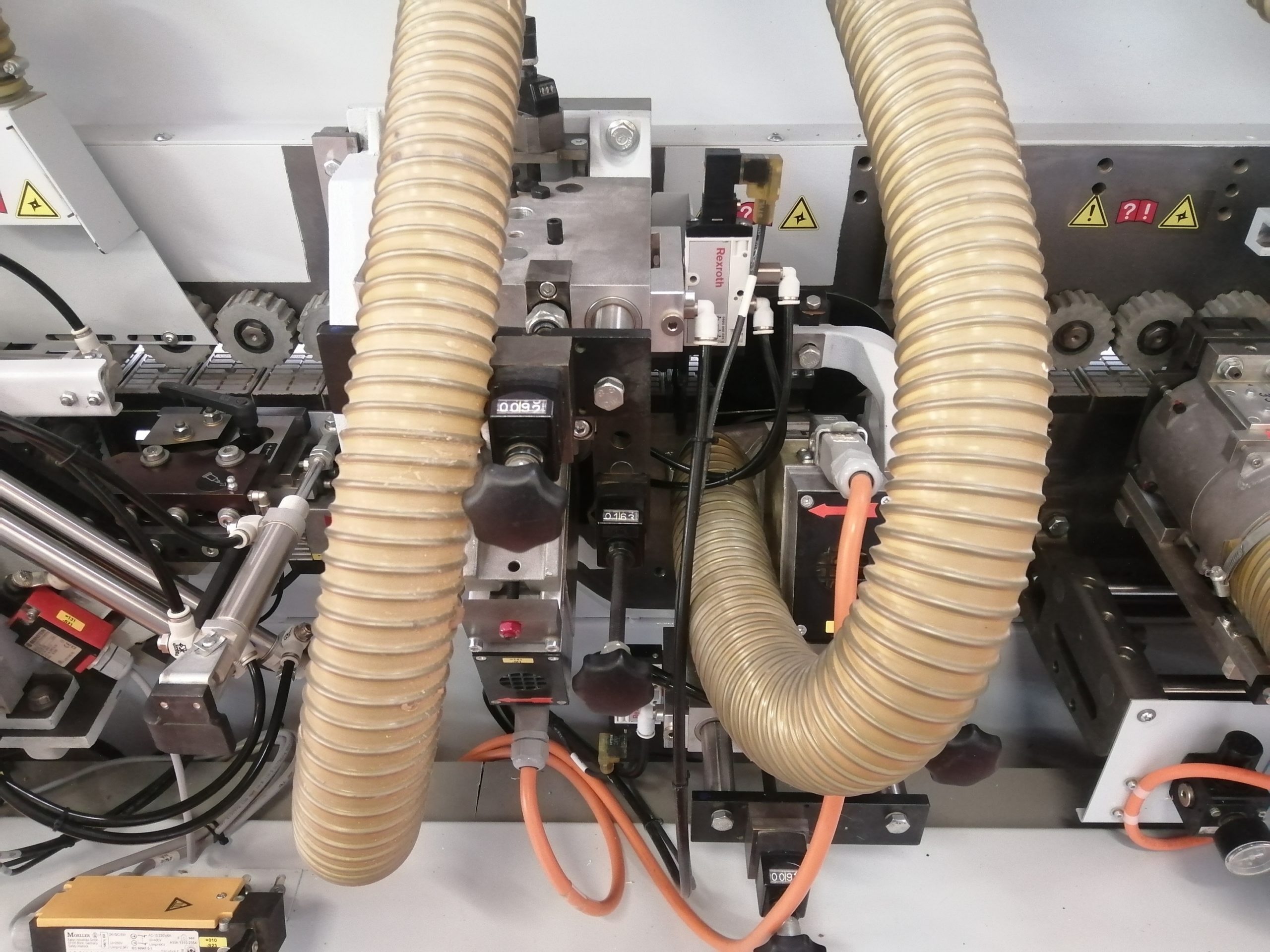

Frézovací agregát s multinástrojem pro rovinné nebo rádiusové (Rádius R2) frézování; odvalující se boční kopírující rolny s manuálním přenastavením polohy; vertikální rolny (horní/spodní) s manuálním nastavením polohy pomocí SICO číselníků

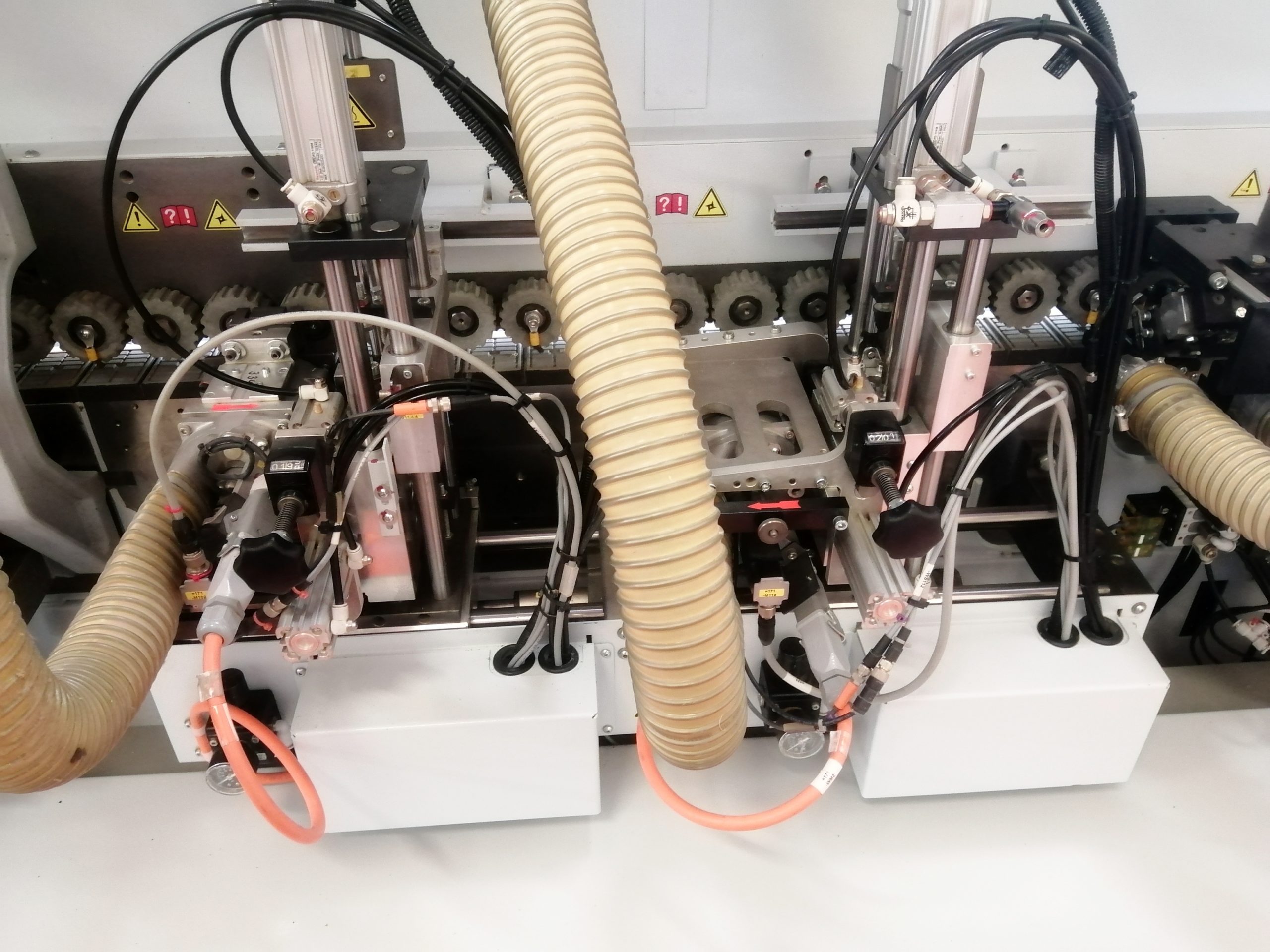

Dvoumotorový rundovací agregát příplatkový typ MF 50 má schopnost opracovávat pouze rohy (lze libovolně volit, jaké rohy mají být opracovány) nebo pouze podélné hrany nebo rohy včetně opracování podélných hran. Vertikální pohyb agregátu probíhá pomocí pneu. válců, horizontální pohyb pomocí lineárních motorů. Přenastavení polohy nástrojů pomocí servomotorů, osazeny jsou diamantové 3 břité nástroje s rádiusem R2;

Profilové cidliny jsou v rychlovýměnným provedení, tj. SK destičky s rádiusy R2 (sada hlaviček s rádiusy R1 je součástí dodávky stroje), pneumatická aktivace/deaktivace agrtegátu.

Plošná cidlina s pneumatickou aktivací/deaktivací agregátu

Kartáčovací agregát – textilní kartáče

Technické parametry:

Rozměr stroje (dxšxv): ……………………………………………………..527x95x171 cm

Tloušťka hrany v roli min./max.:………………………………………..…..0,4-8 mm

Tloušťka hrany v páscích (dýha/masivek) min./max.:…………………….…..0,4-8 mm

Tloušťka dílce min./max:………………………………………………..……..8-60 mm

Minimální délka dílce:……………………………………………..…………160 mm

Minimální šířka dílce:…………………………….…………………………….70 mm

Variabilní rychlost posuvu dílce:………………………..………….………. 8-14 m/min.

Max. el. proud/min. jištění…………………………………..………..…..18,5/20 A

Stlačený vzduch tlak:………………………………………………………….6bar
