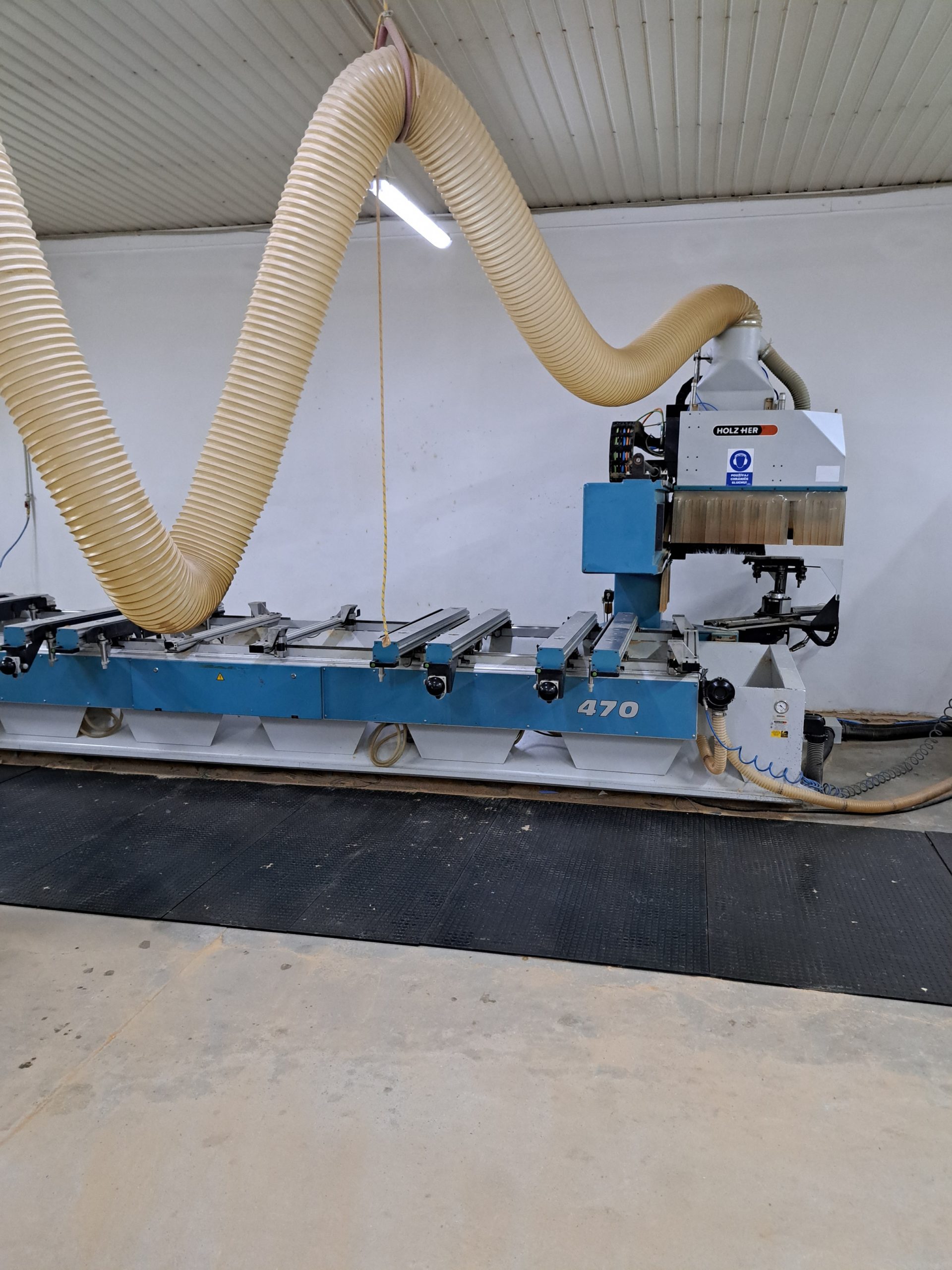

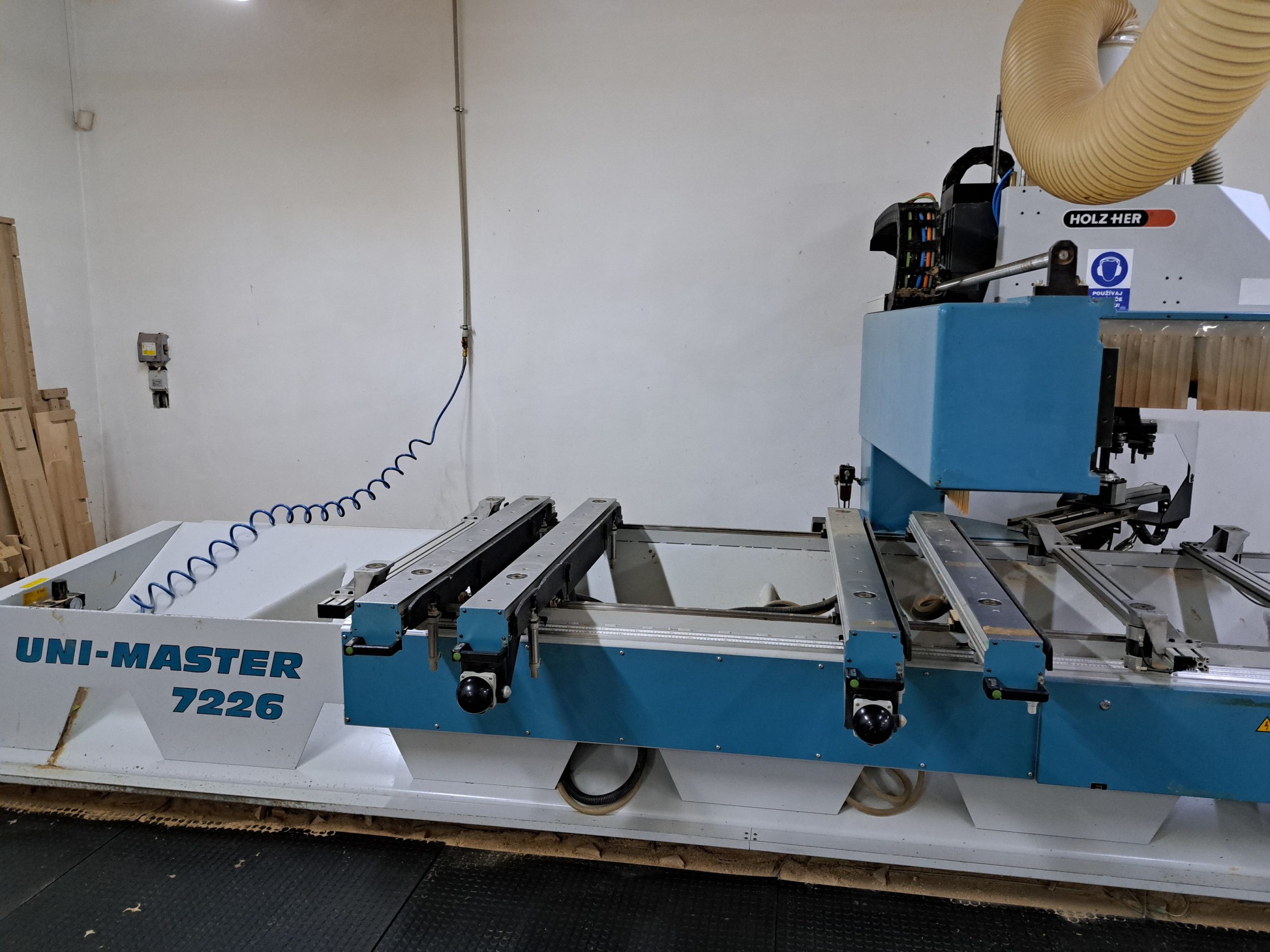

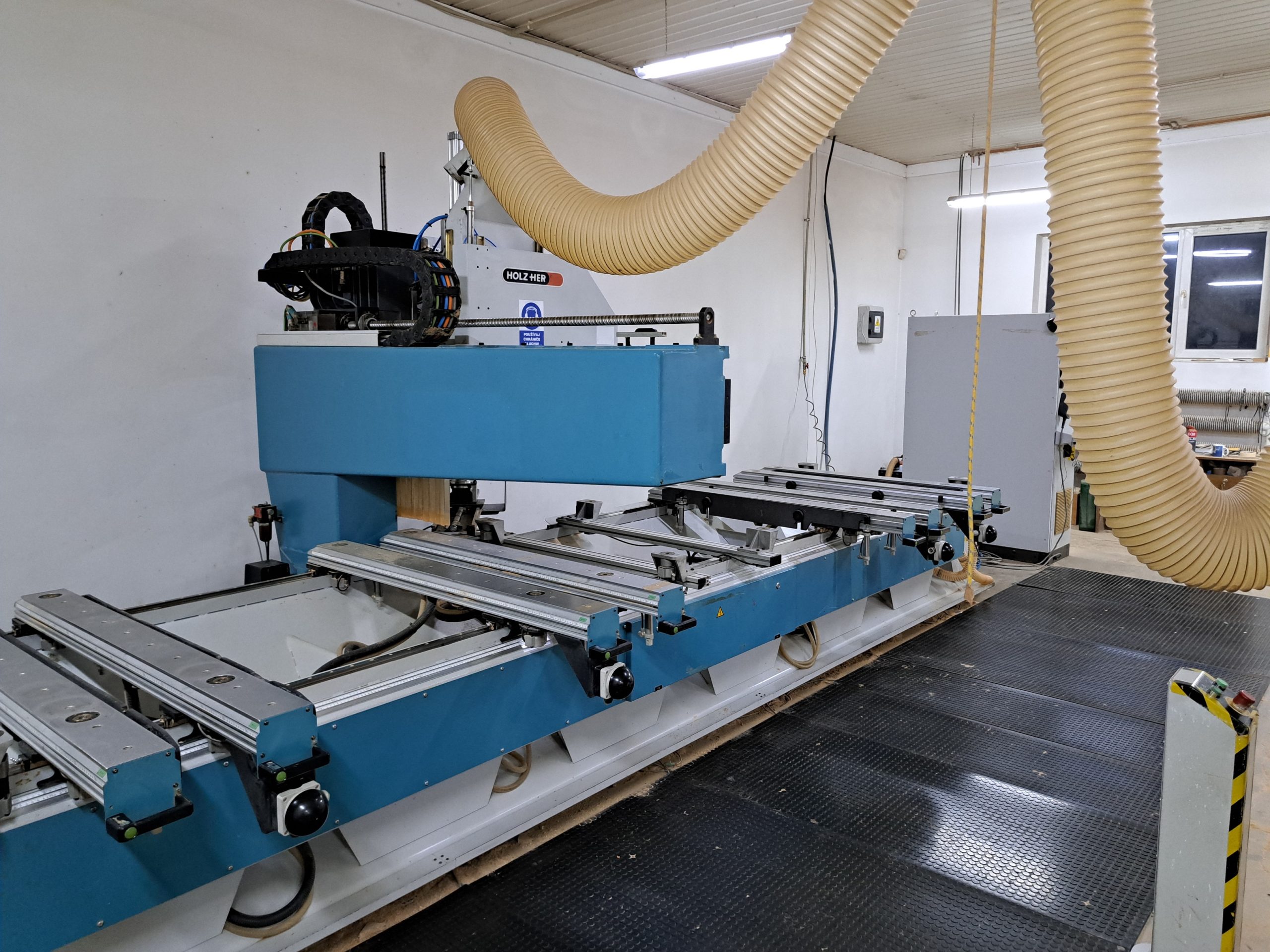

CNC HOLZHER UNImaster 7226 K 470
PRODÁNO
Rok výroby: 2002
Cena: 17 000,- € bez DPH

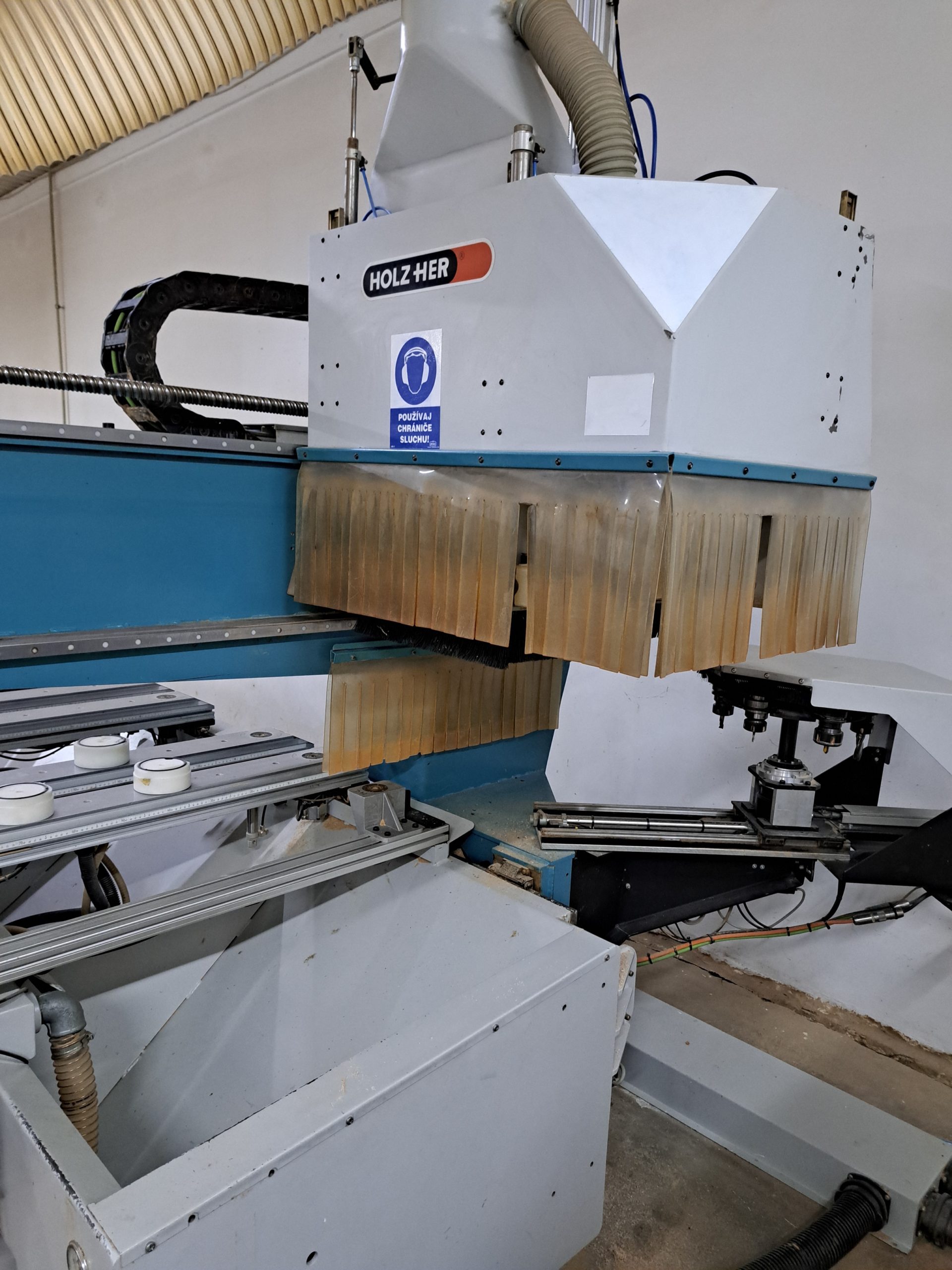

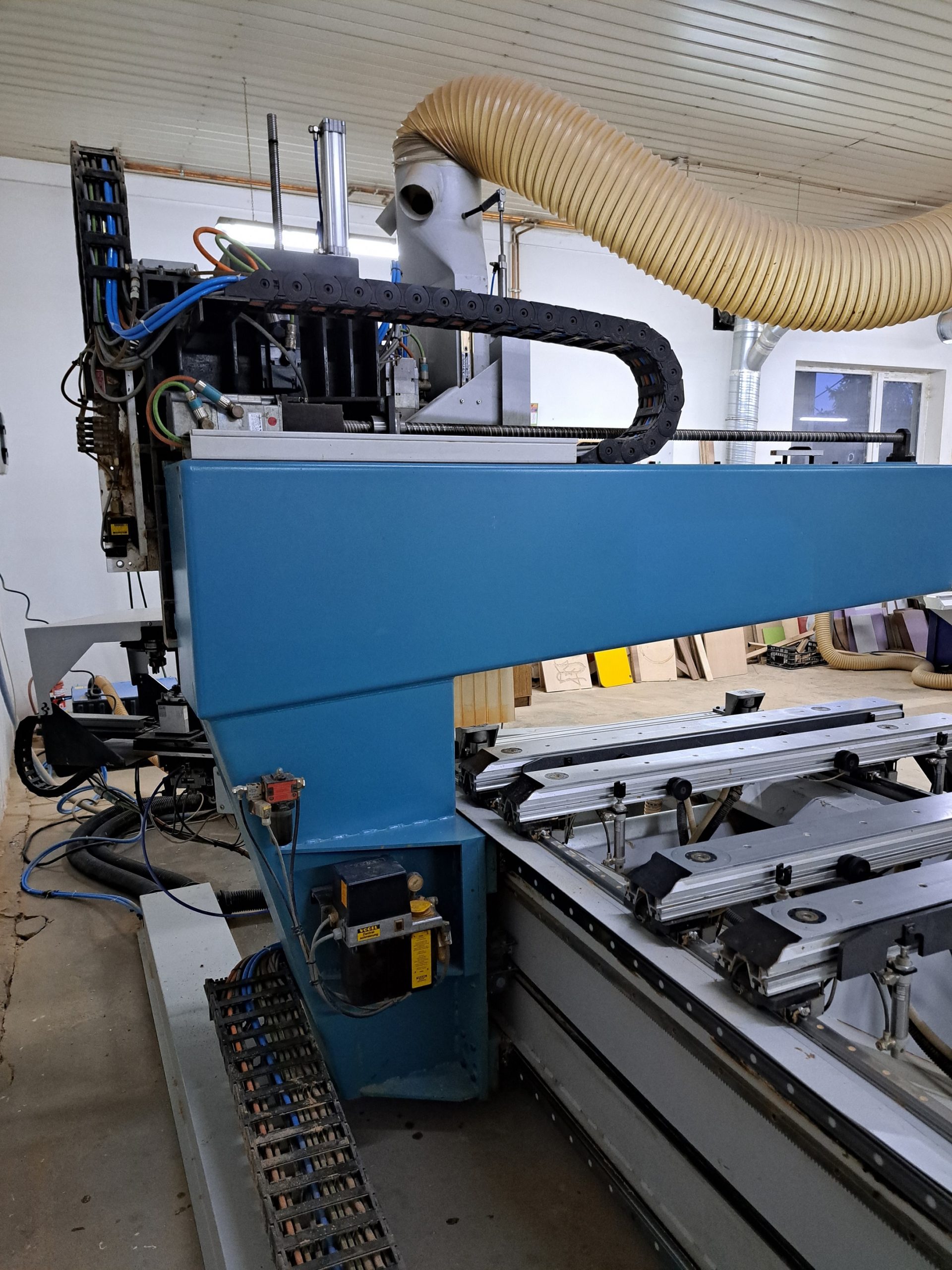

V případě CNC řady Unimaster se jedná o nejrobustnější řadu CNC strojů, které firma rakouská firma Holzher ve té době vyráběla. Zde se jedná o 4osé CNC obráběcí centrum (vrtání, frézování, řezání/drážkování) s délkou konzolového stolu 470 cm. Výhodou tohoto stroje je výložníkové provedení s volným průchodem na zakládací stranu stroje, které umožňuje na stůl založit i rozměrově širší dílce, než uvádějí parametry stroje. Tento stroj je dobře vybaven, např. předními i zadními stolovými dorazy, díky kterým lze využívat více pracovních polí současně, dále je vybaven plnohodnotnou C-osou, která umožňuje mimo obvyklého využití 4. osy (tj. natočení pracovní převodovky do požadovaného směru před požadovanou pracovní operací) využívat i otáčení výměnné převodovky během frézování (např. vyfrézování závitu na vnější stěně válce).
Výbava stroje:

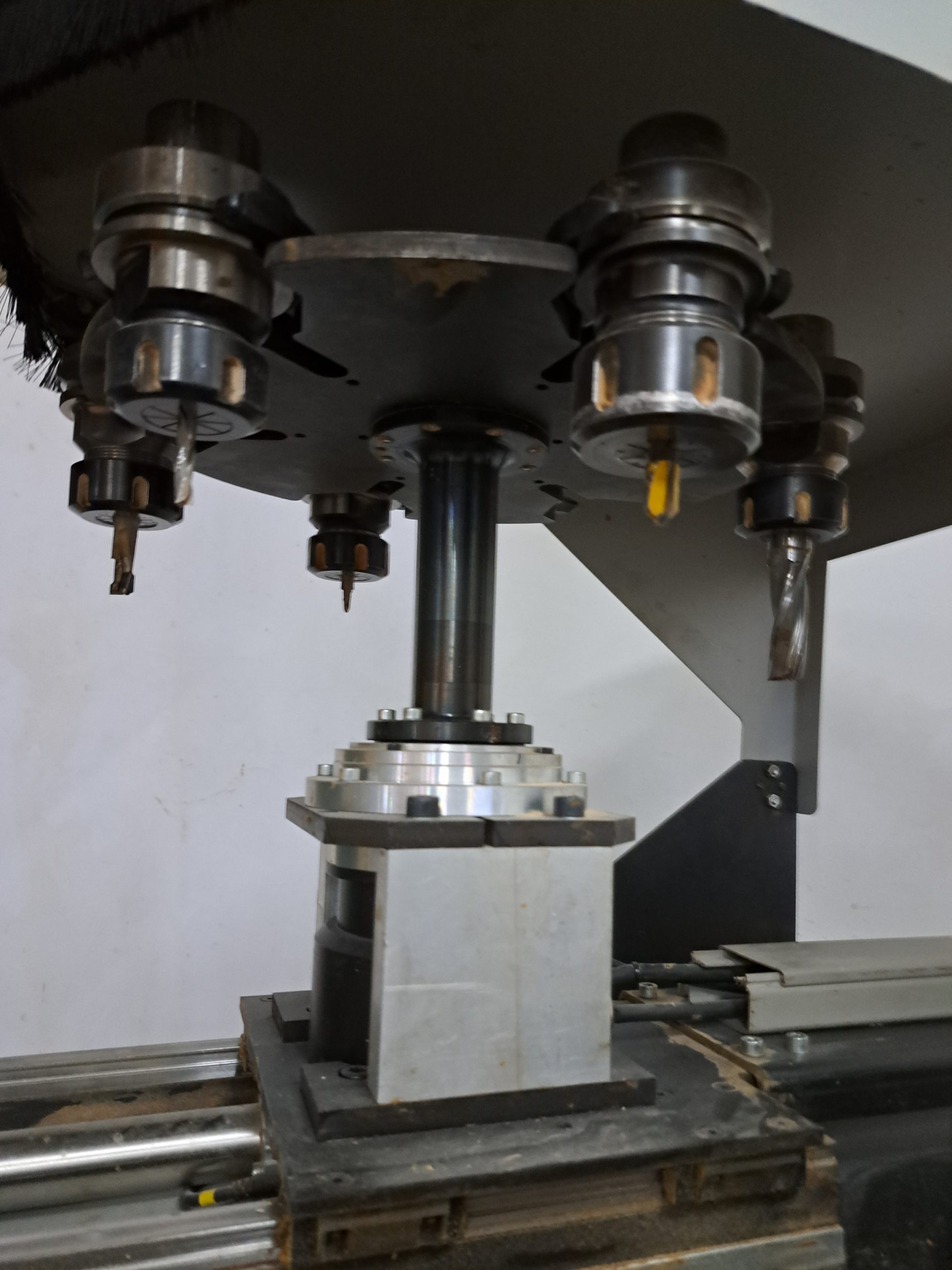

– zásobník na 6 nástrojů, nesený, talířového typu

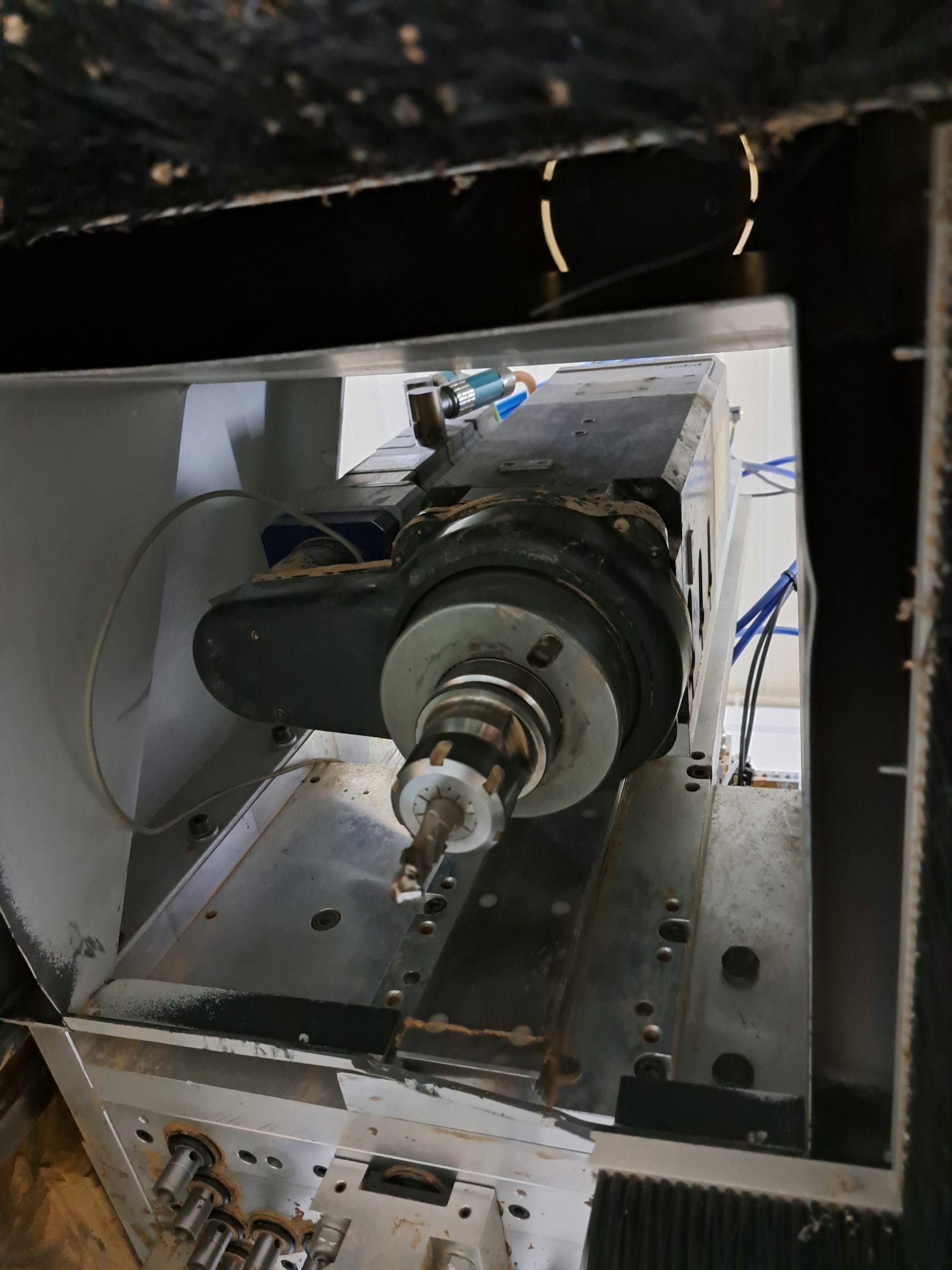

– Vodou chlazené vřeteno Omlat 9 kW, typ 7933, upínání na kužel HSK63F

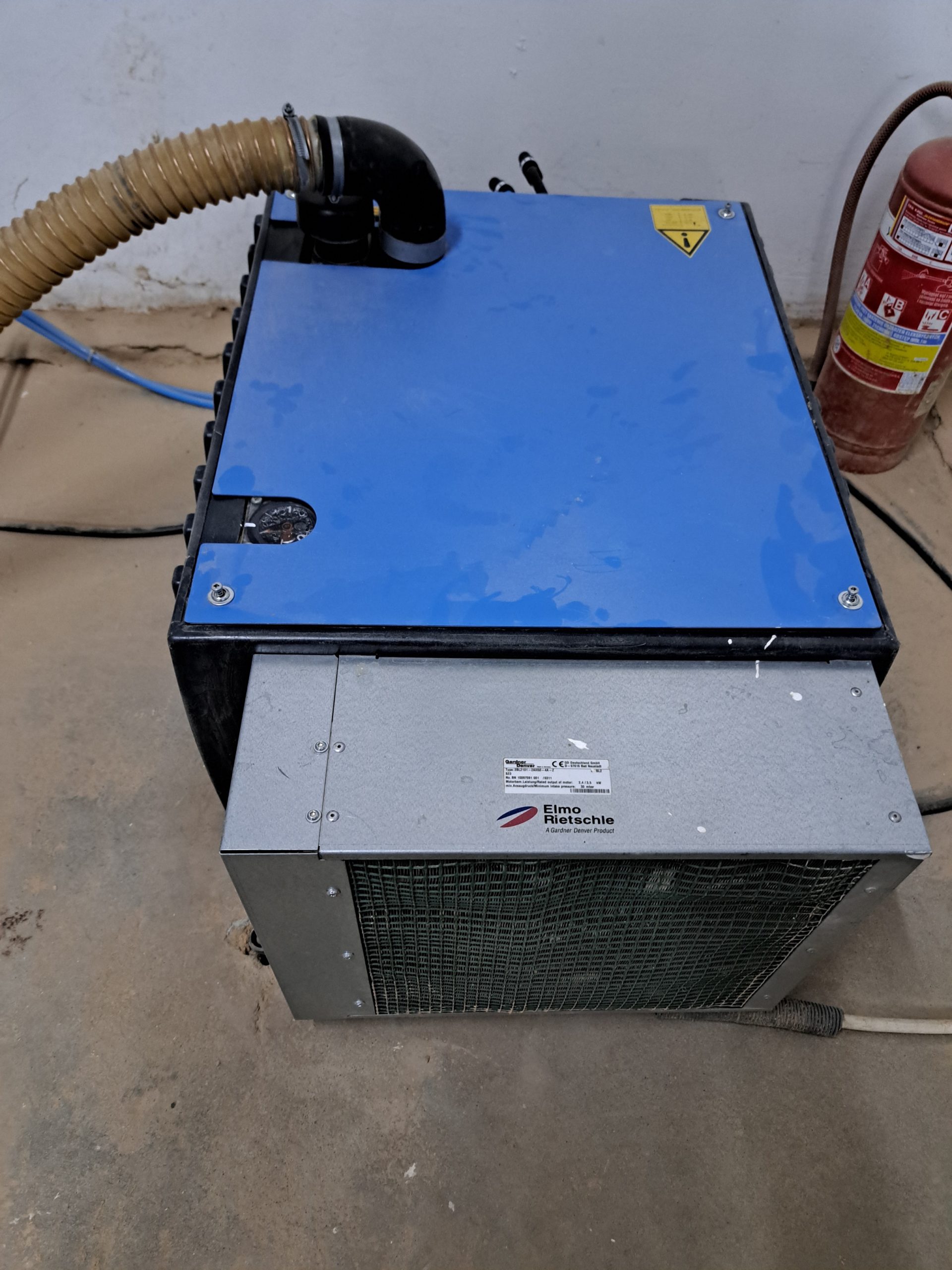

– Vakuová pumpa vodokružného (vodní okruh se využívá i na chlazení vřetene) zn. ELMO o výkonu 100m3/hod.

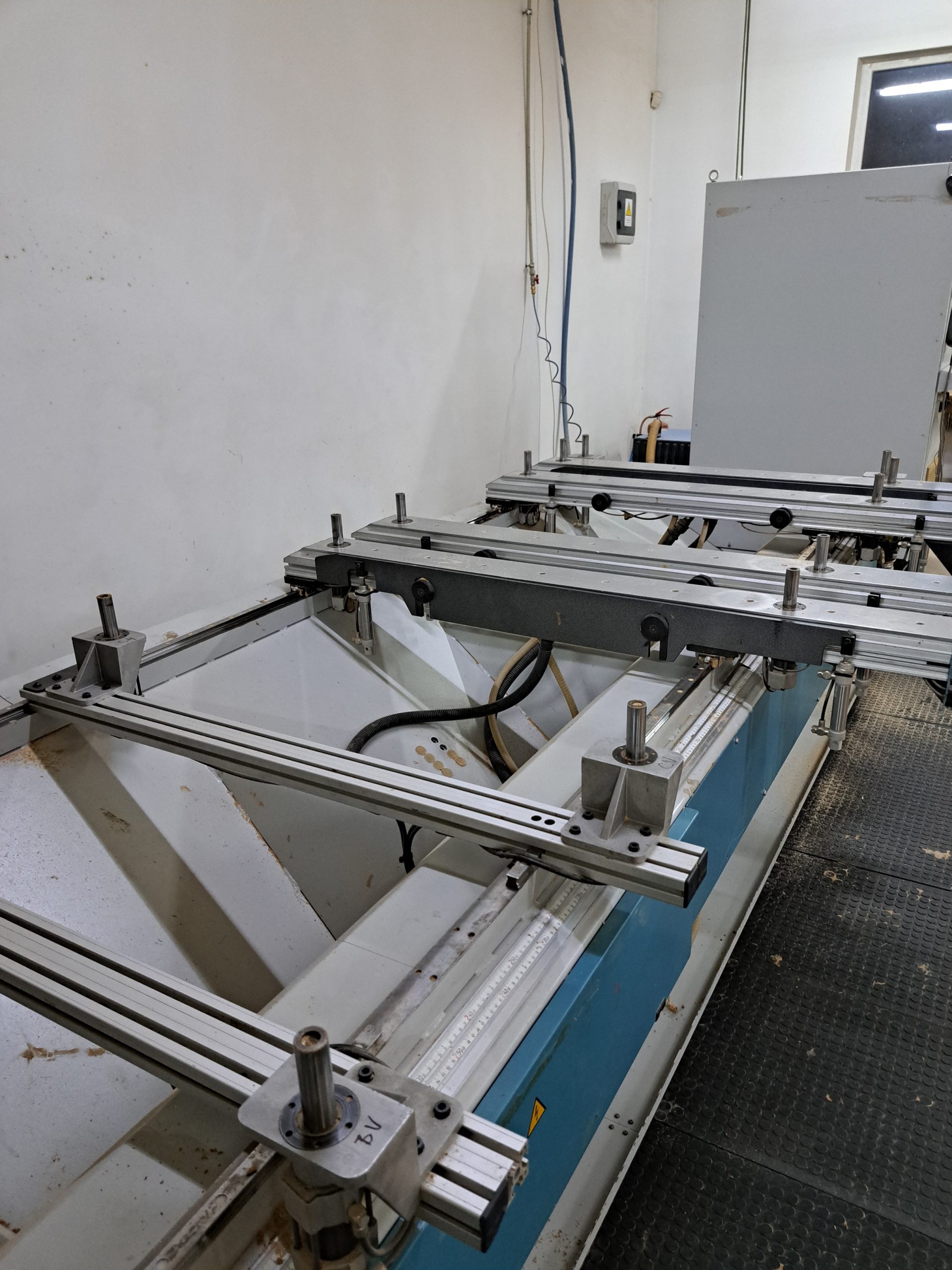

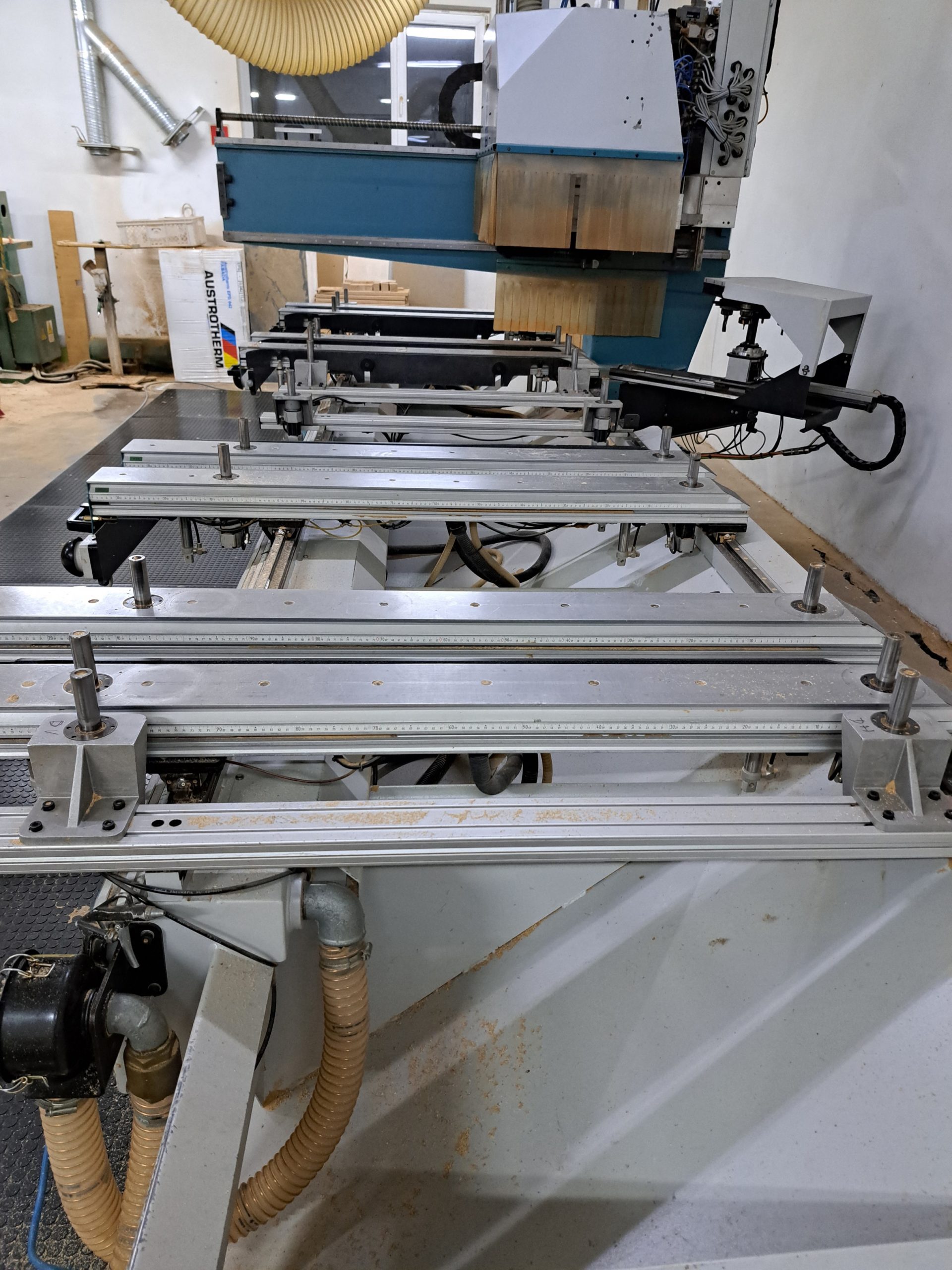

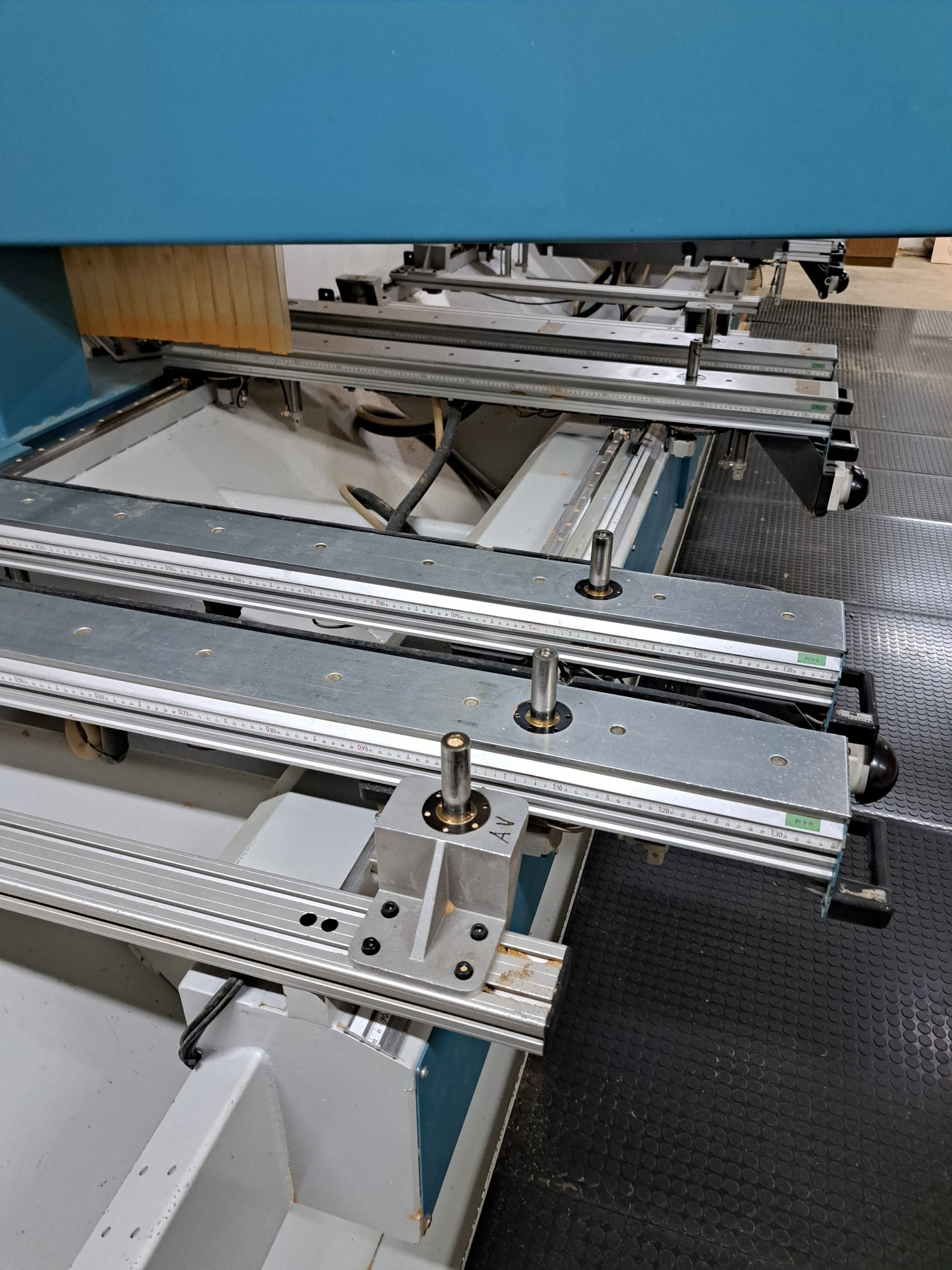

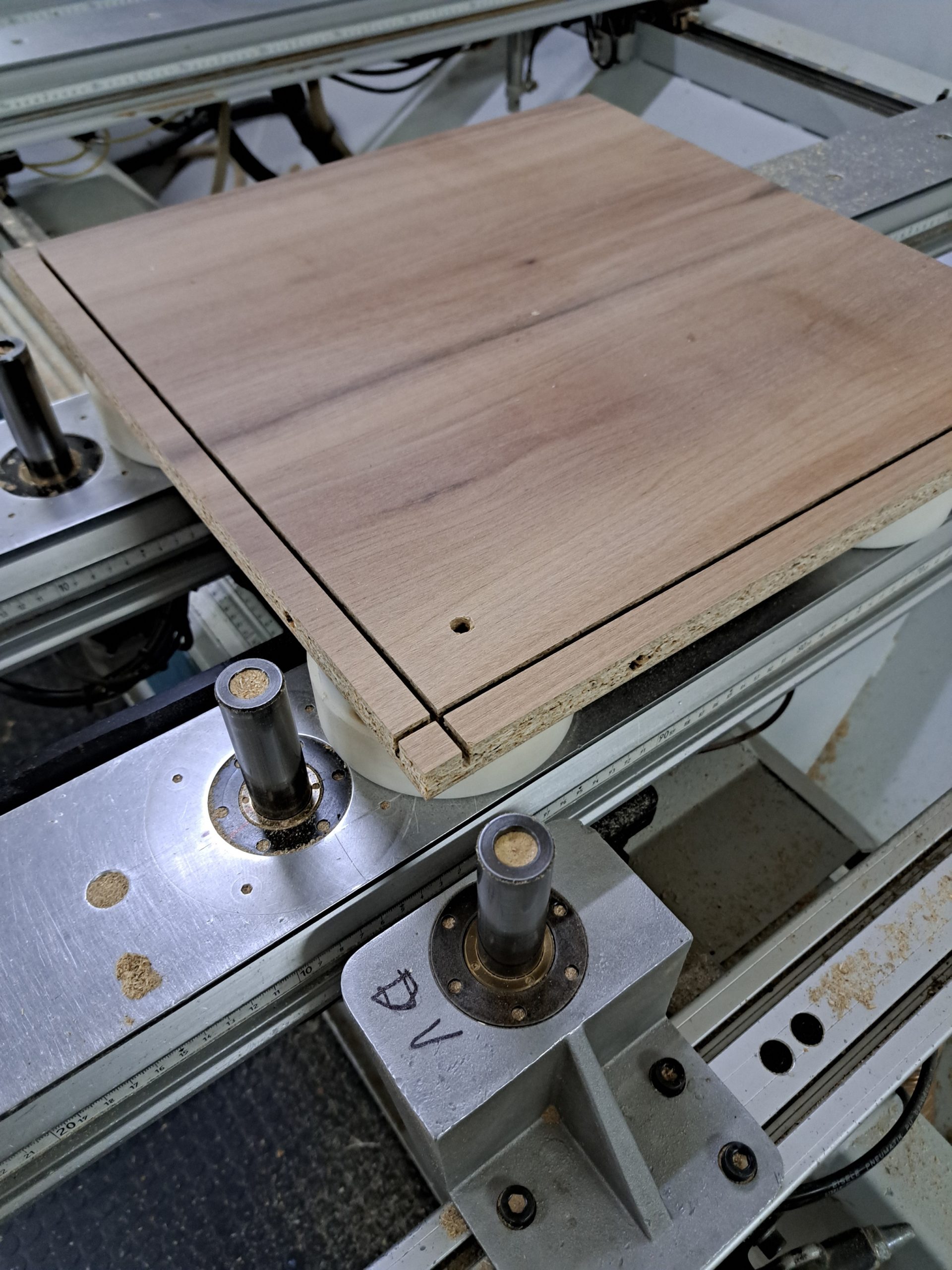

– 8 konzolí s předními i zadními dorazy,
– Pilový/drážkovací agregát s vlastním pohonem (motor 3,5 kW) a max. průměrem pil. kotouče 200 mm, pneumaticky otočná pro osy X a Y.

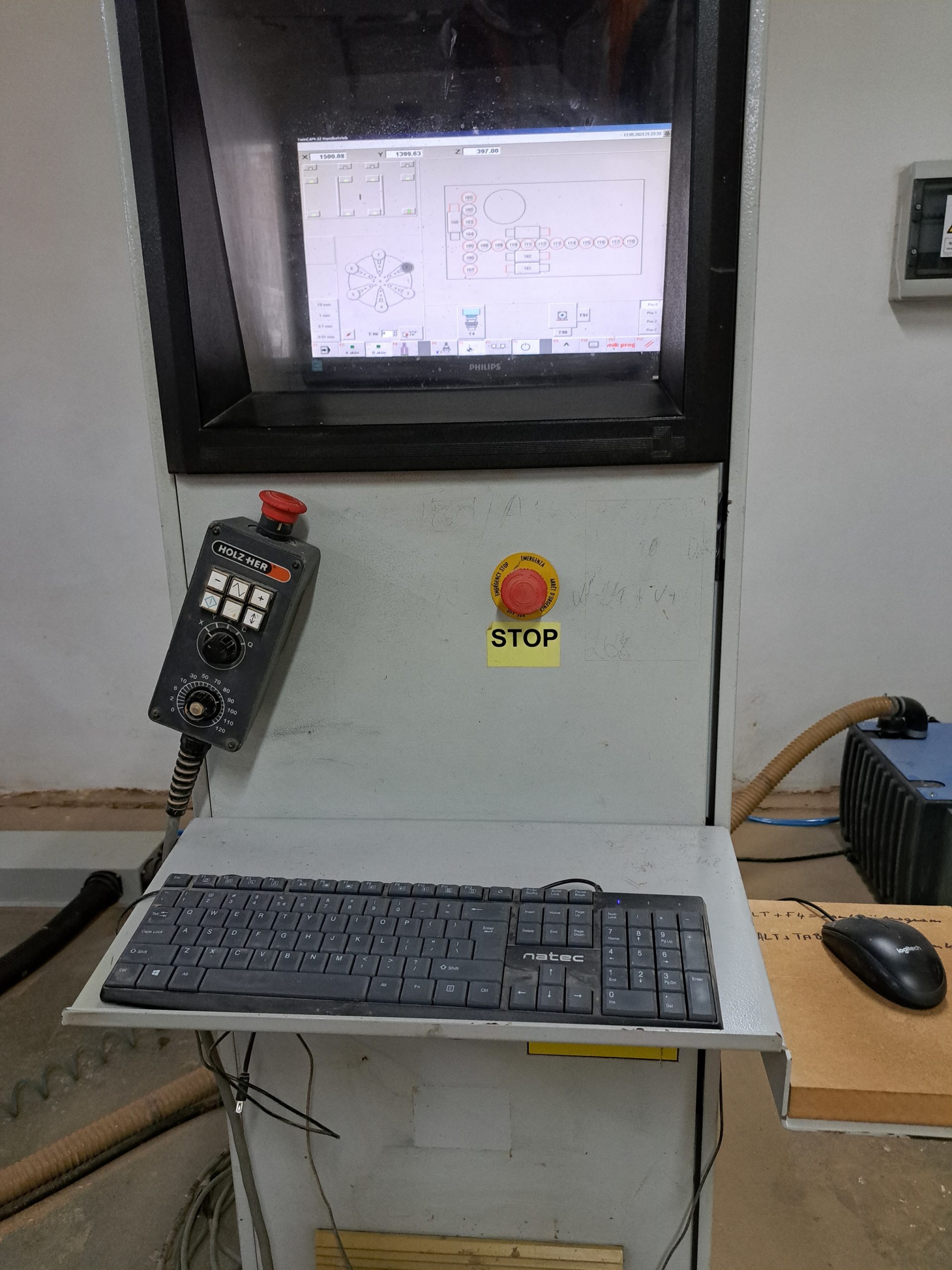

– Dálkové ovládání na kabelu

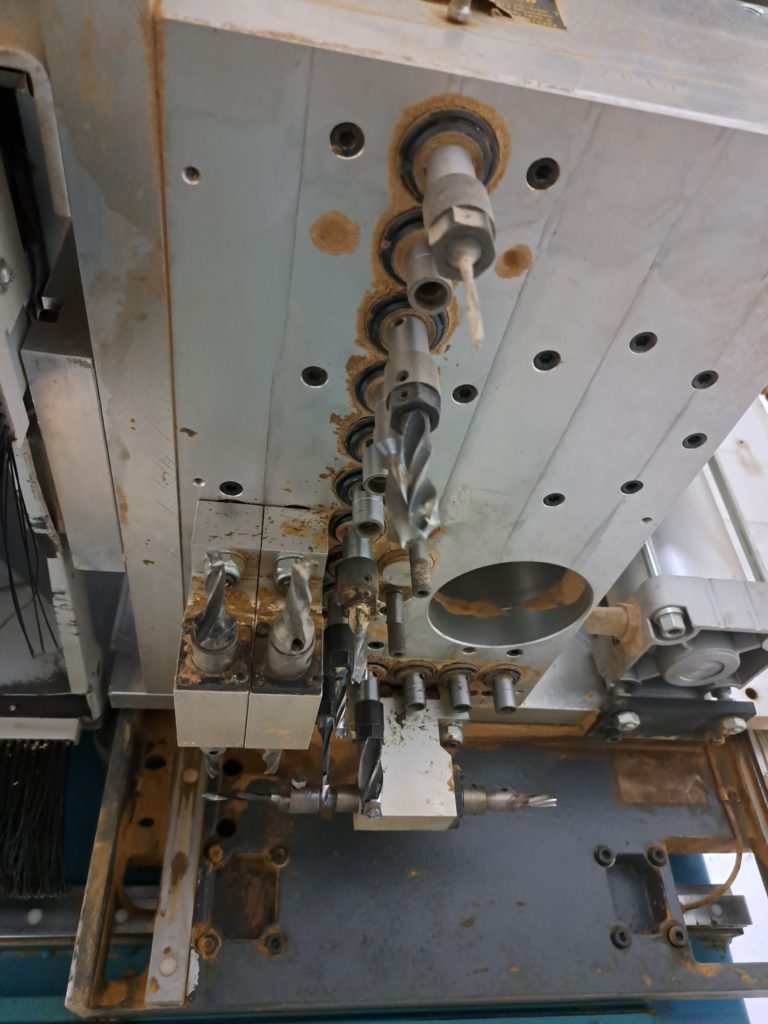

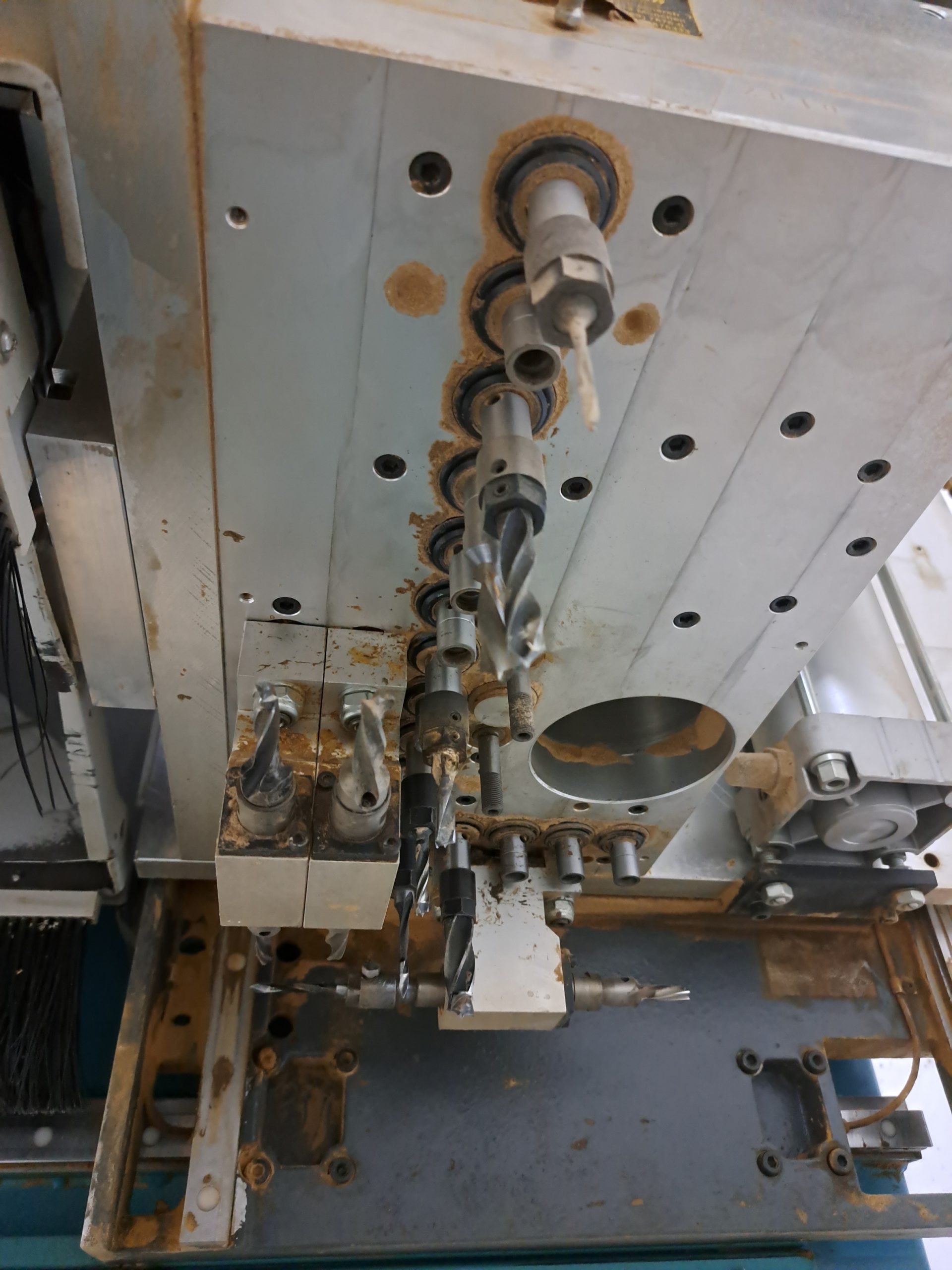

– Vrtací hlava se 18ti vertikálními a 6mi horizontálními vřeteny
– Bezpečnostní oplocení + nášlapné koberce před stroje rozdělené na 3 pole (kyvadlový provoz levé-pravé pole)

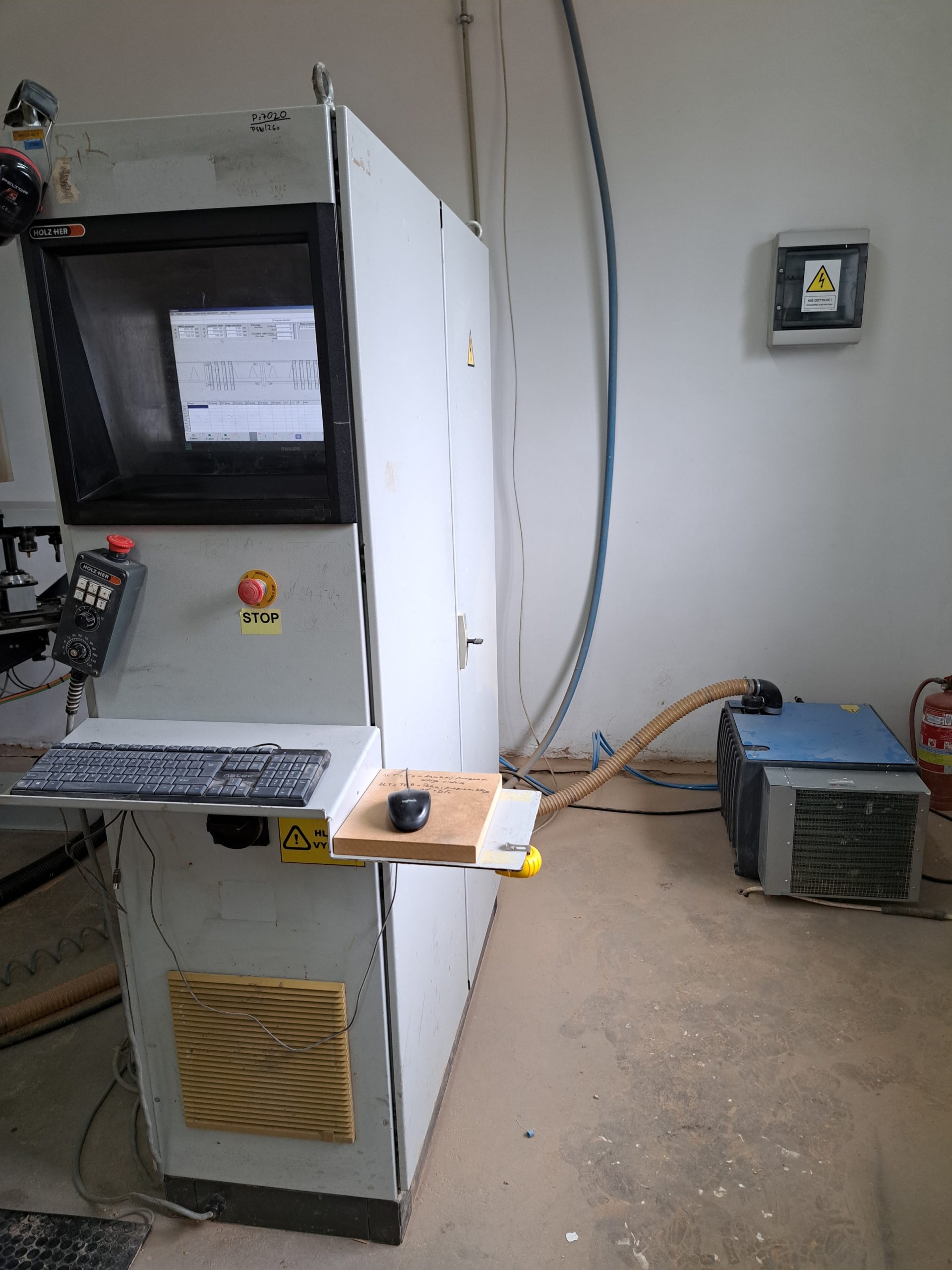

– Software TWINCAM 32 včetně DXF importu strojní verze
TECHNICKÉ PARAMETRY
- Rozměry stroje (dxšxv): 9070×3980(včetně koberce)x2612 mm
- Rychlost pojezdu v osách X/Y/Z: 100/100/25 m/min.
- Vzdálenost bočních dorazů v ose X: 4735 mm
- Pojezd agregátu v ose X/Y: 5568/1746 mm
- Zdvih v ose Z (od přísavky po vřeteno): 330 mm
- Rozměry opracování dílce: viz schema v prospektu viz. “soubory ke stažení”
- Frézovací vřeteno, výk./otáčky: 9kW; 1000-24000 ot./min.
- Vrtací hlava, výk./otáčky: 3 kW; 1000-6800 ot./min.
- Odsávání prům./kapacita: 250mm/5300m3/hod.
- Stlačený vzduch tlak/spotřeba: 6bar/300l/min
- El.příkon: 22 kW/400V
- Hmotnost stroje: 5,1 t
Stroj je k vidění a předvedení u zákazníka, kde se na něm až do doby dodání nového stroje stále pracuje.
