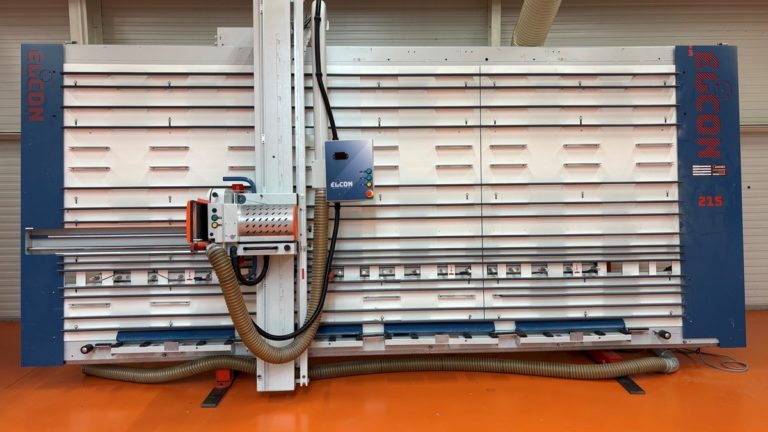

Vertikální pila ELCON DSX 215
Robustní vertikální formátovací pila pro přesné dělení velkoformátových desek ELCON DSX 215 / 4.300 mm je robustní profesionální vertikální formátovací pila určená pro přesné a efektivní zpracování deskových materiálů. Díky samonosné konstrukci, přesnému vedení pilového agregátu a pneumatickému ovládání nabízí komfortní obsluhu, vysokou přesnost a dlouhou životnost.
Stroj je vybaven motorem o výkonu 5,5 kW (S6) a pneumaticky posuvným podkladovým roštem. Základní délka řezu je 4.300 mm, maximální hloubka řezu 80 mm a výška řezu dosahuje až 2.150 mm. Vertikální konstrukce umožňuje pohodlné zpracování velkoformátových desek při efektivním využití prostoru v dílně.
Hlavní přednosti stroje
- Robustní samonosná konstrukce ze dvou uzavřených profilů odolných proti kroucení
- Přesné vedení na kalených kulatých tyčích s přesností vedení 0,1 mm / 1 m
- Pneumatická aretace pilového agregátu při vodorovných řezech
- Pneumatické zasunutí a vysunutí pilového agregátu do materiálu
- 5 přednastavitelných dorazů pro opakované vodorovné řezy
- Přesně nastavitelný sklopný doraz pro svislé řezy
- Výklopné prostřední zarážky pro pohodlné řezání užších pruhů
- Koncové pevné válečky usnadňující naložení velkoformátových desek
- Odklopný doraz pro rychlé řezání pruhů stejného rozměru
- Držák výkresů pro komfortnější práci obsluhy
Robustní konstrukce pro dlouhou životnost
Základem stroje jsou dva uzavřené robustní profily, které vytvářejí samonosnou konstrukci s vysokou tuhostí a odolností proti kroucení.
Vertikální i horizontální pojezdy jsou vedeny na kalených kulatých tyčích. Přesnost vedení dosahuje 0,1 mm na 1 metr, což zajišťuje lehký chod pilového agregátu a současně přispívá k dlouhé životnosti vedení.

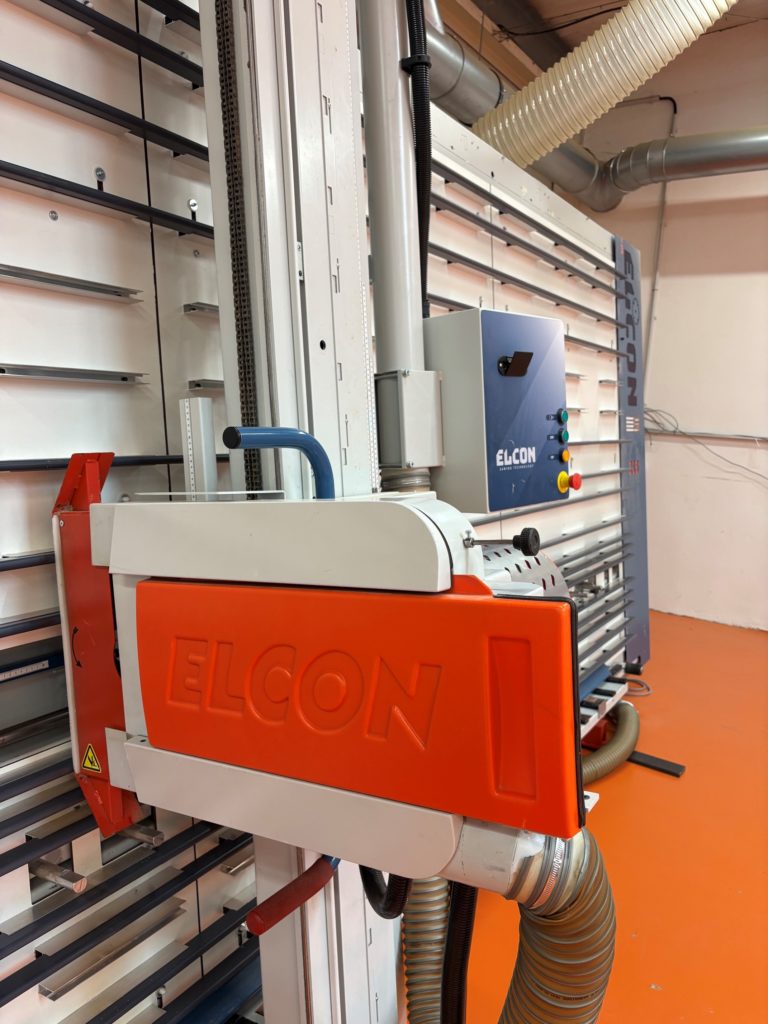

Komfortní ovládání pilového agregátu
Při vodorovných řezech lze využít pneumatickou aretaci polohy pilového agregátu, která se ovládá pohodlně tlačítkem přímo na panelu.
Pro snadné zasunutí a vysunutí agregátu do materiálu je pila vybavena pneumatickým ovládáním, které se aktivuje ovládací pákou.
Výsledkem je komfortnější práce obsluhy a rychlejší provádění jednotlivých řezů.

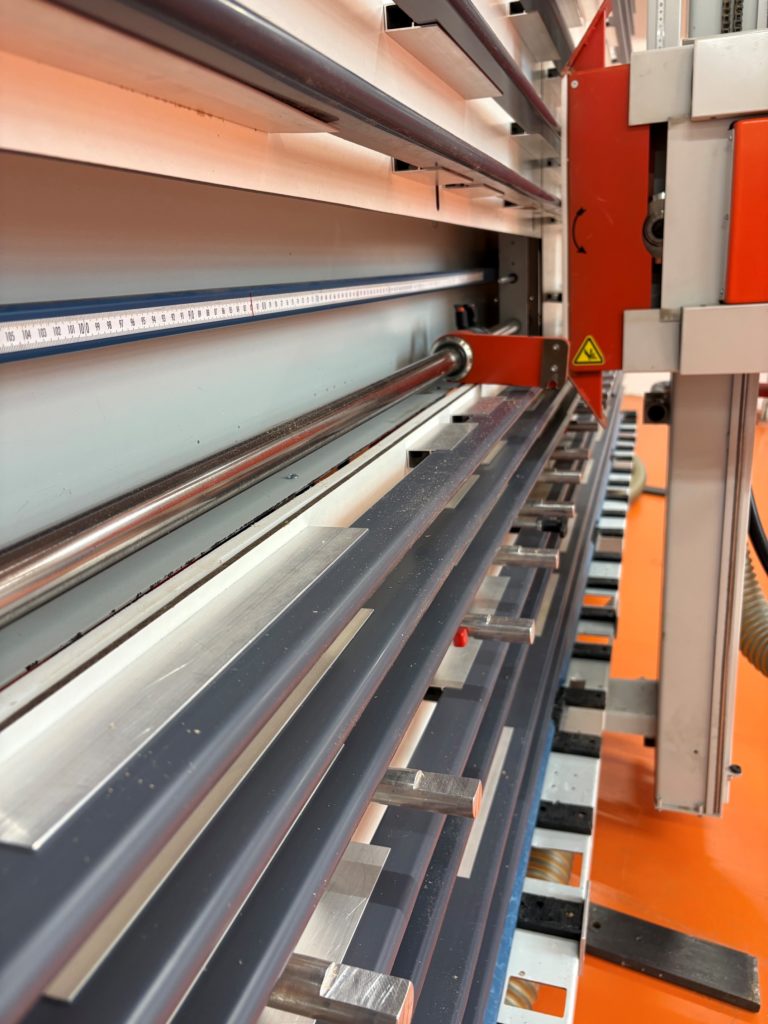

Přesné nastavení rozměrů
Pro svislé řezy je v prvním levém poli umístěn posuvný sklopný doraz, vedený na kulaté tyči o průměru 30 mm. Požadovaný rozměr lze přesně nastavit pomocí ručního kolečka.
Pro opakované vodorovné řezy je k dispozici 5 ručně přednastavitelných dorazů ve svislé liště. Obsluha tak může jednoduše nastavit několik různých opakovaných rozměrů a urychlit sériové dělení materiálu.
Praktické prvky pro rychlejší práci
ELCON DSX 215 / 4.300 mm je navržena s ohledem na praktickou každodenní práci v truhlářské a nábytkářské výrobě.
Výklopné prostřední zarážky v délce 3,30 m umožňují pohodlné zpracování užších pruhů. Koncové pevné válečky usnadňují naložení velkých formátů desek.
Pro rychlejší řezání pruhů stejného rozměru slouží odklopný doraz. Praktickým doplňkem je také držák výkresů, který umožňuje mít výrobní dokumentaci při práci přímo u stroje.
Pneumaticky posuvný podkladový rošt
Součástí konfigurace je pneumaticky posuvný podkladový rošt, který usnadňuje manipulaci a přípravu materiálu před řezáním.
Ve spojení s vertikálním uspořádáním stroje tak ELCON DSX 215 nabízí efektivní řešení pro zpracování velkoformátových deskových materiálů.
