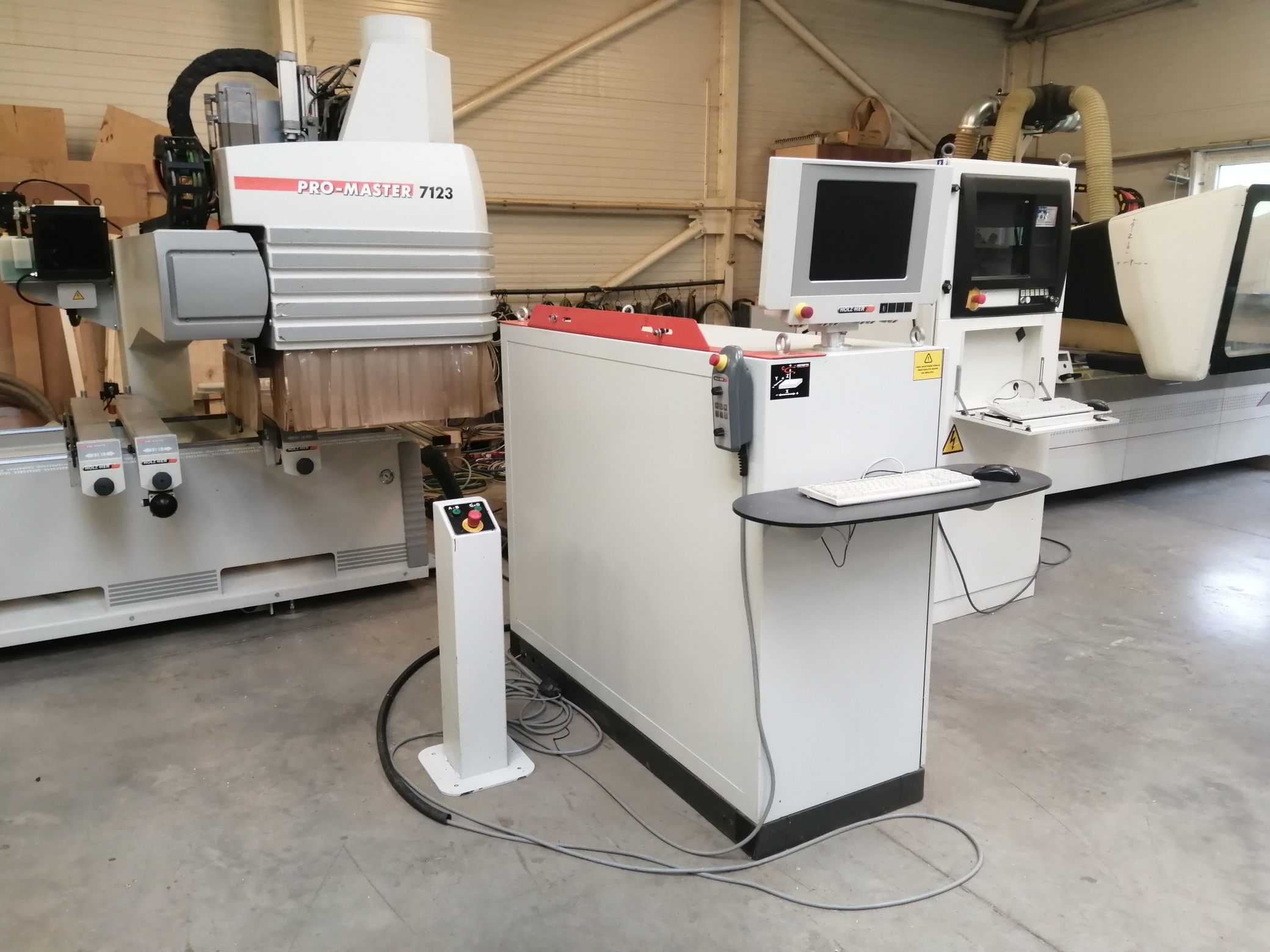

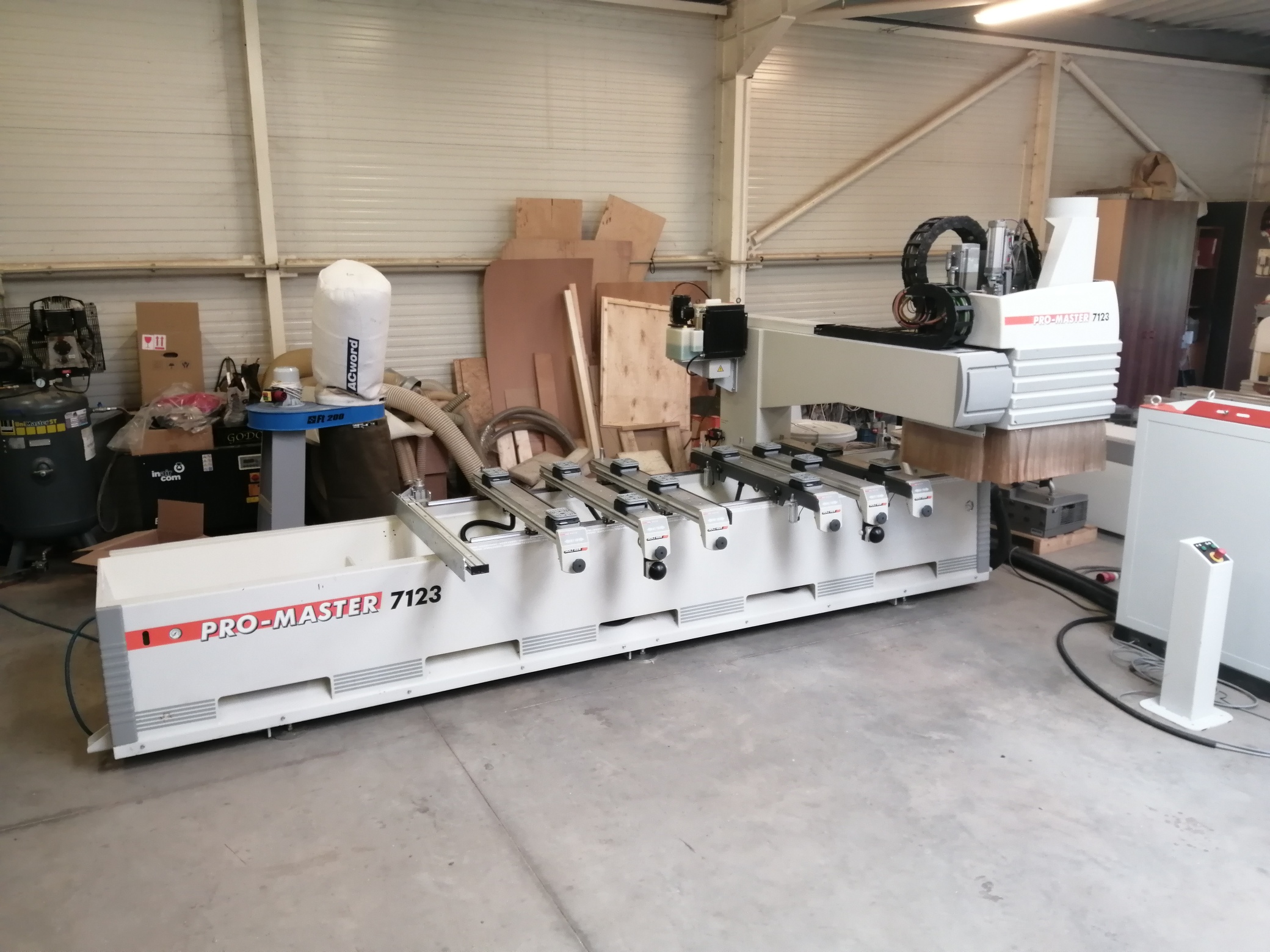

CNC HOL-ZER PROmaster 7123 K

velká pracovní délka
velká vrtací hlava
řídící systém SIEMENS

Typ: PROMASTER 7123-K 500

Rok výroby: 2006

Cena: 590 000,- Kč bez DPH

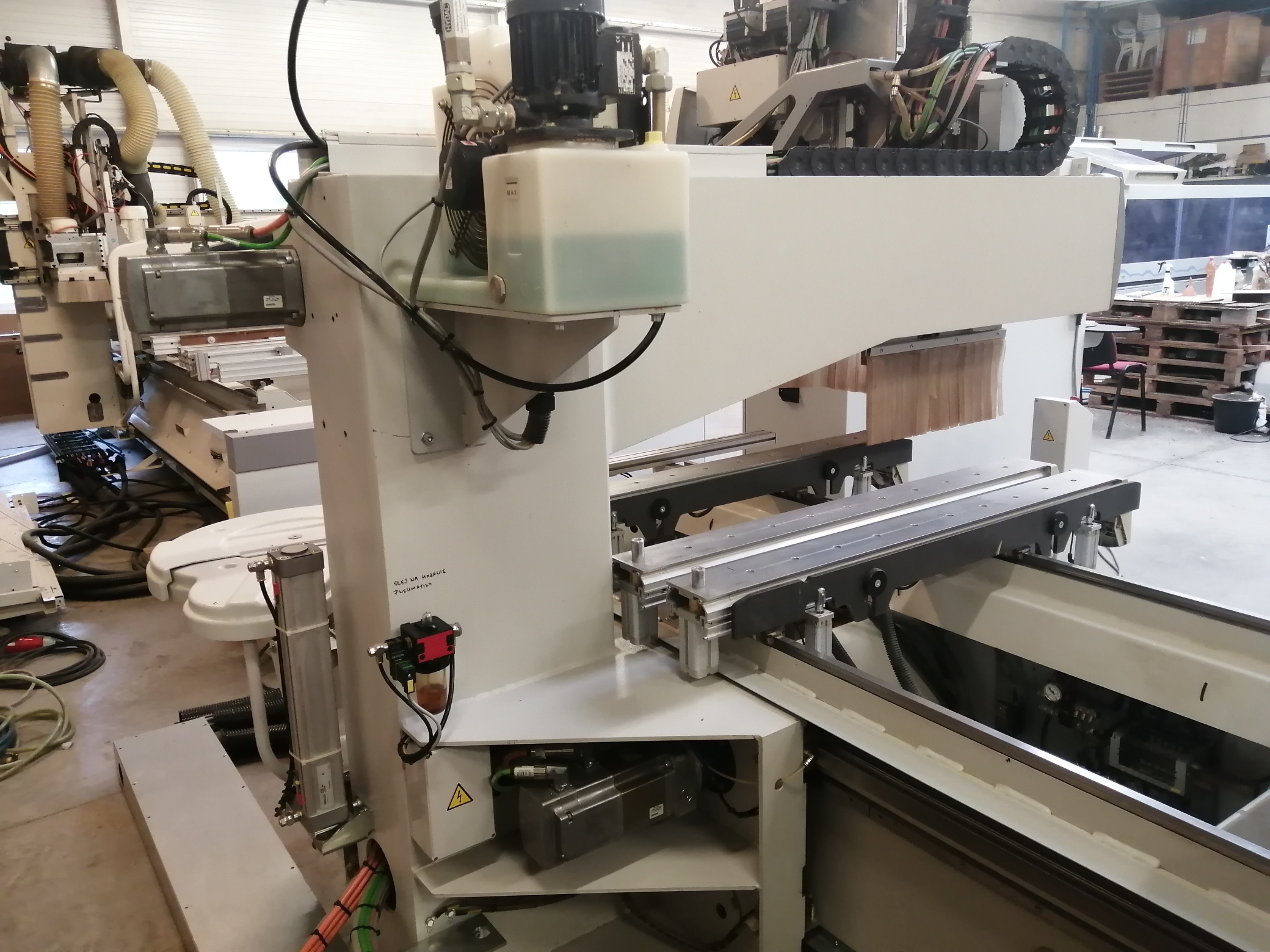

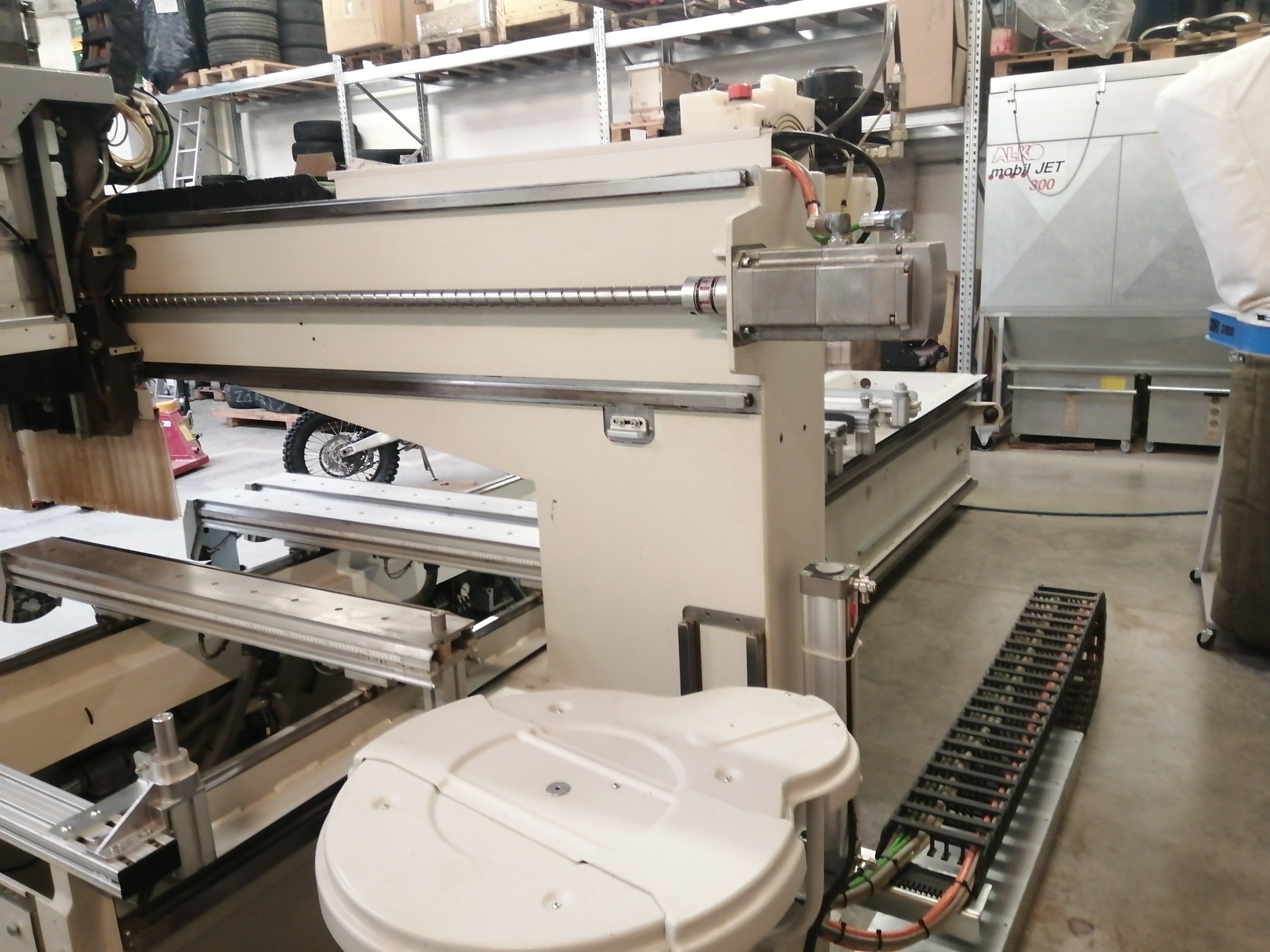

CNC obráběcí centrum (vrtání, frézování, řezání/drážkování) rakouského výrobce s délkou konzolového stolu 500 cm. Výhodou tohoto stroje je výložníkové provedení s volným průchodem na zakládací stranu stroje, které umožňuje na stůl založit i rozměrově širší dílce, než uvádějí parametry stroje. Vzhledem k existenci aretačního trnu na frézovacím vřeteni lze na stroji pracovat i s libovolnou úhlovou převodovkou (např. Schlostkasten – dlabání dveřního zámku), ale pouze v jednom směru. Tento stroj se vyznačuje extrémní délkou v ose X a také největší vrtací hlavou, jakou tento výrobce nabízí, což je ideální řešení pro produktivní výrobu korpusového nábytku, protože velká vrtací hlava umožňuje vrtat více děr současně a velká délka v ose X umožňuje obsluze stroje nerušeně zakládat dílce na obě pole.

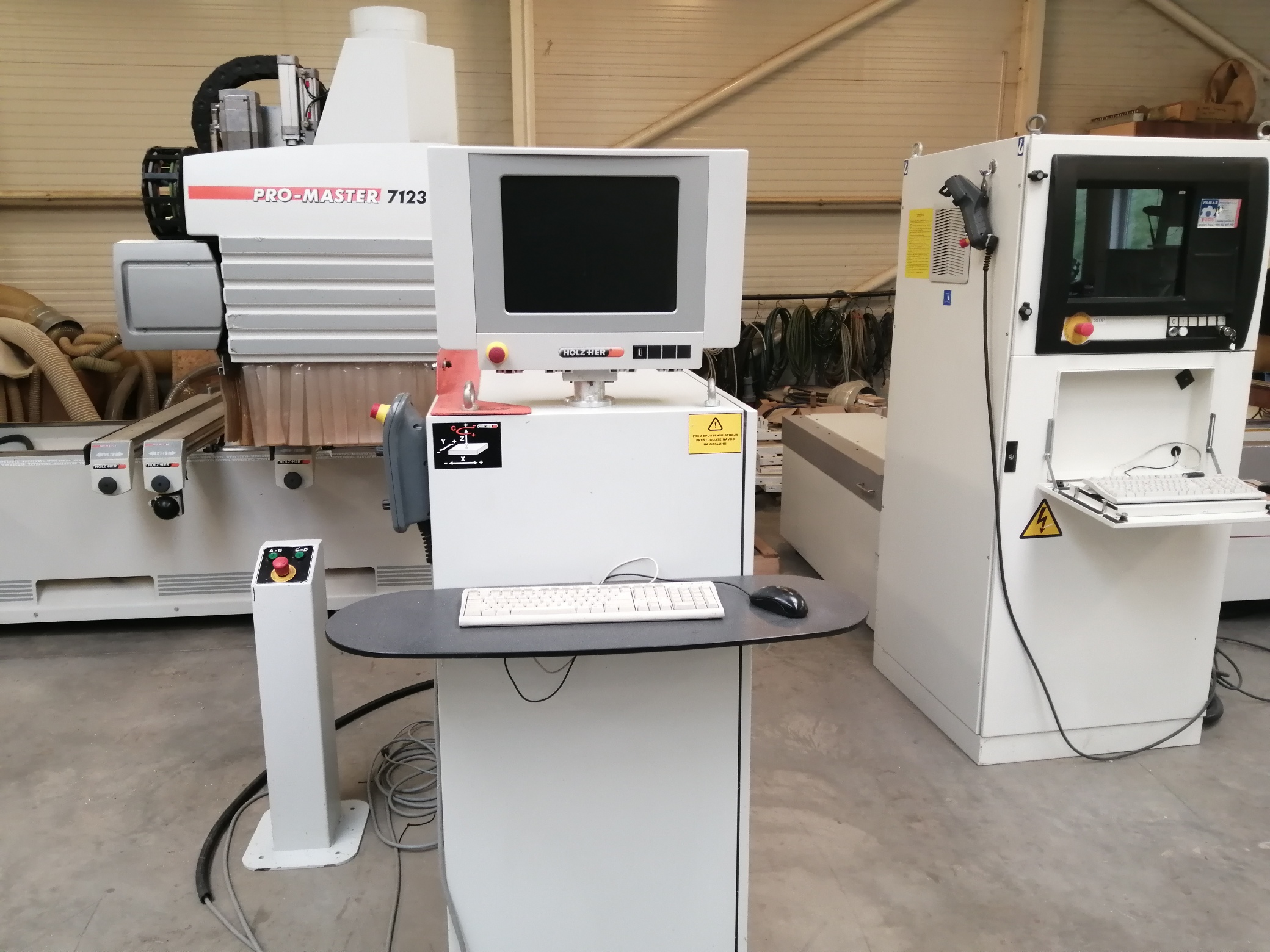

Stroj je ovládán řídícím systémem SIEMENS Sinumeric 810D, což poskytuje uživateli výhodu silného servisního zázemí německé firmy SIEMES.

VÝBAVA STROJE:

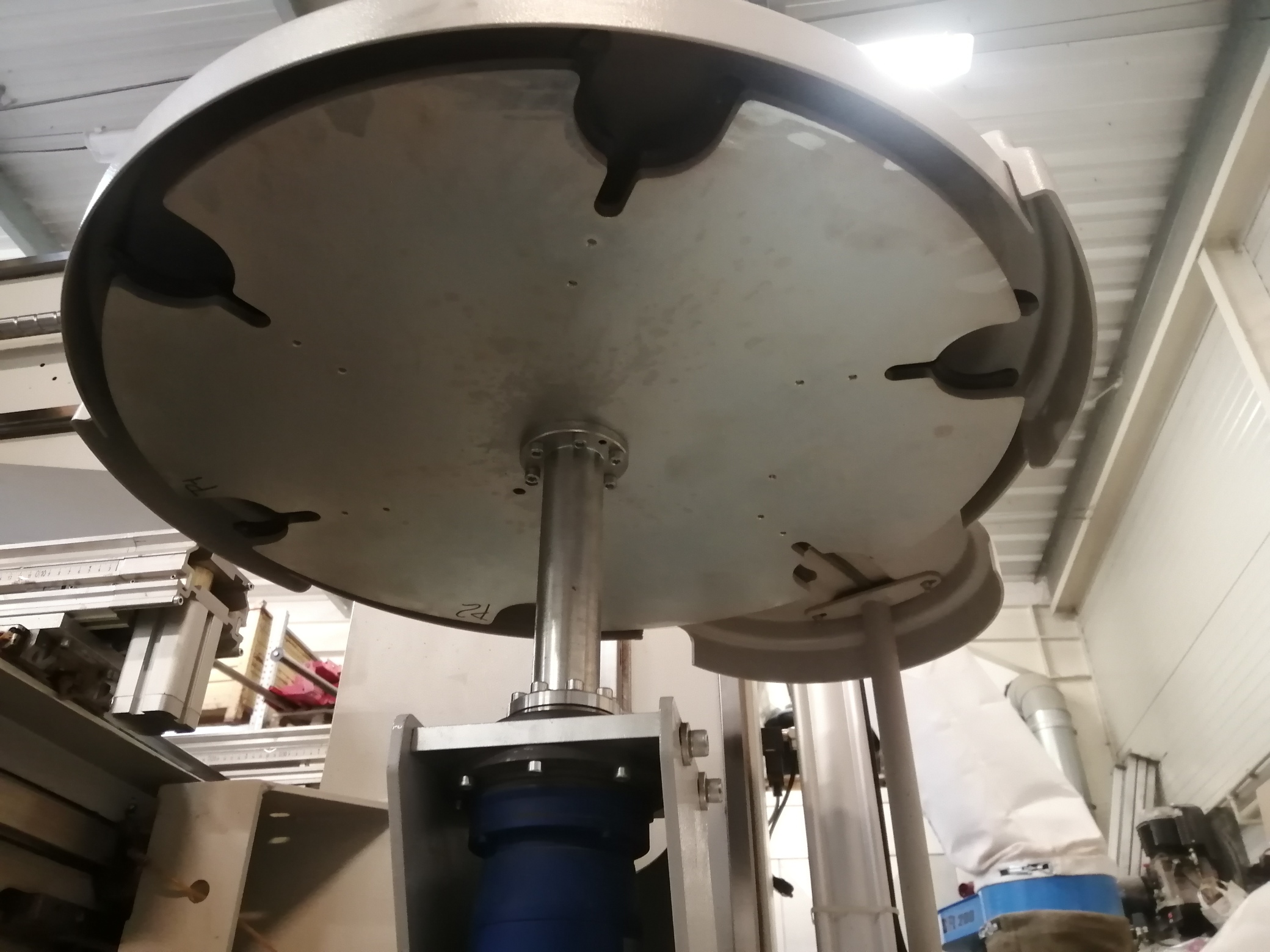

– zásobník na 14 nástrojů umístěný na pravé straně stroje, typ PICK-UP

– Vodou chlazené vřeteno Omlat 9 kW, typ 7933, upínání na kužel HSK63F

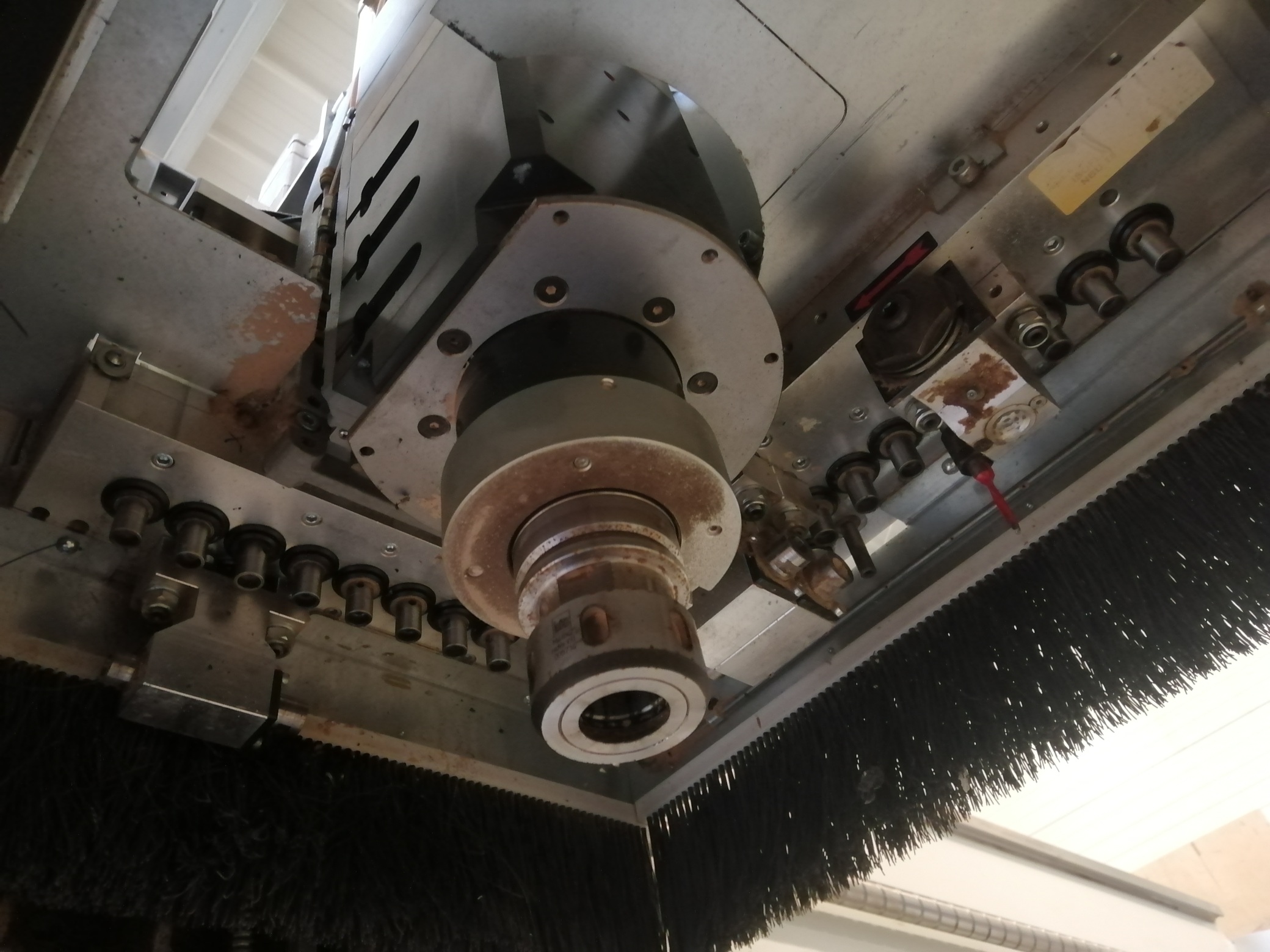

– Vrtací hlava se 33mi vertikálními a 8mi horizontálními (3×2 v X, 1×2 v Y) vřeteny

– Pilový/drážkovací agregát ve formě výměnné převodovky s uchycením HSK63F – umístění v PICK-UP zásobníku, po manuální přenastavení noniusu lze řezat/drážkovat v jiném směru než v X

– Vodokružná vakuová pumpa ELMO o výkonu100m3/hod.

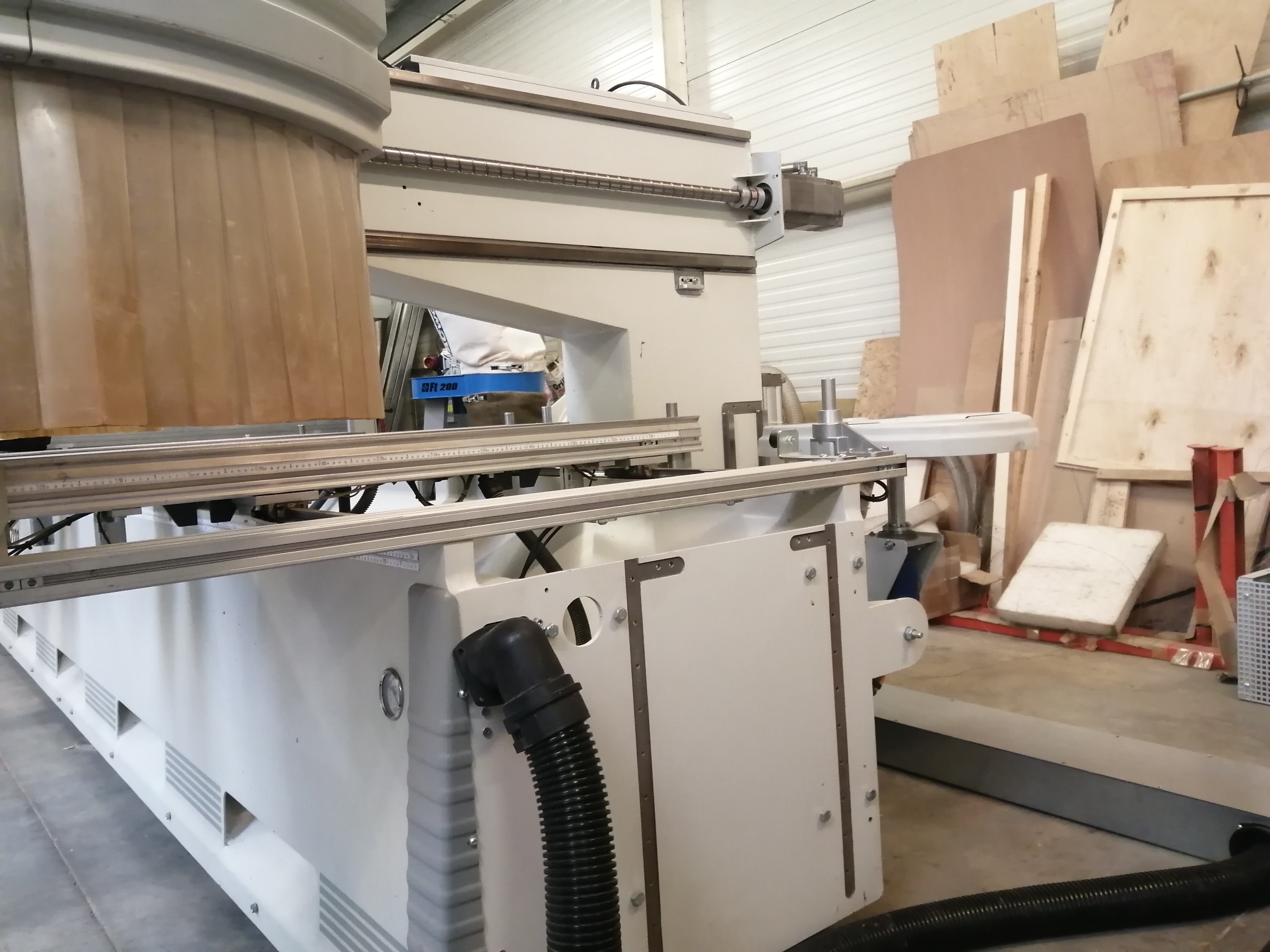

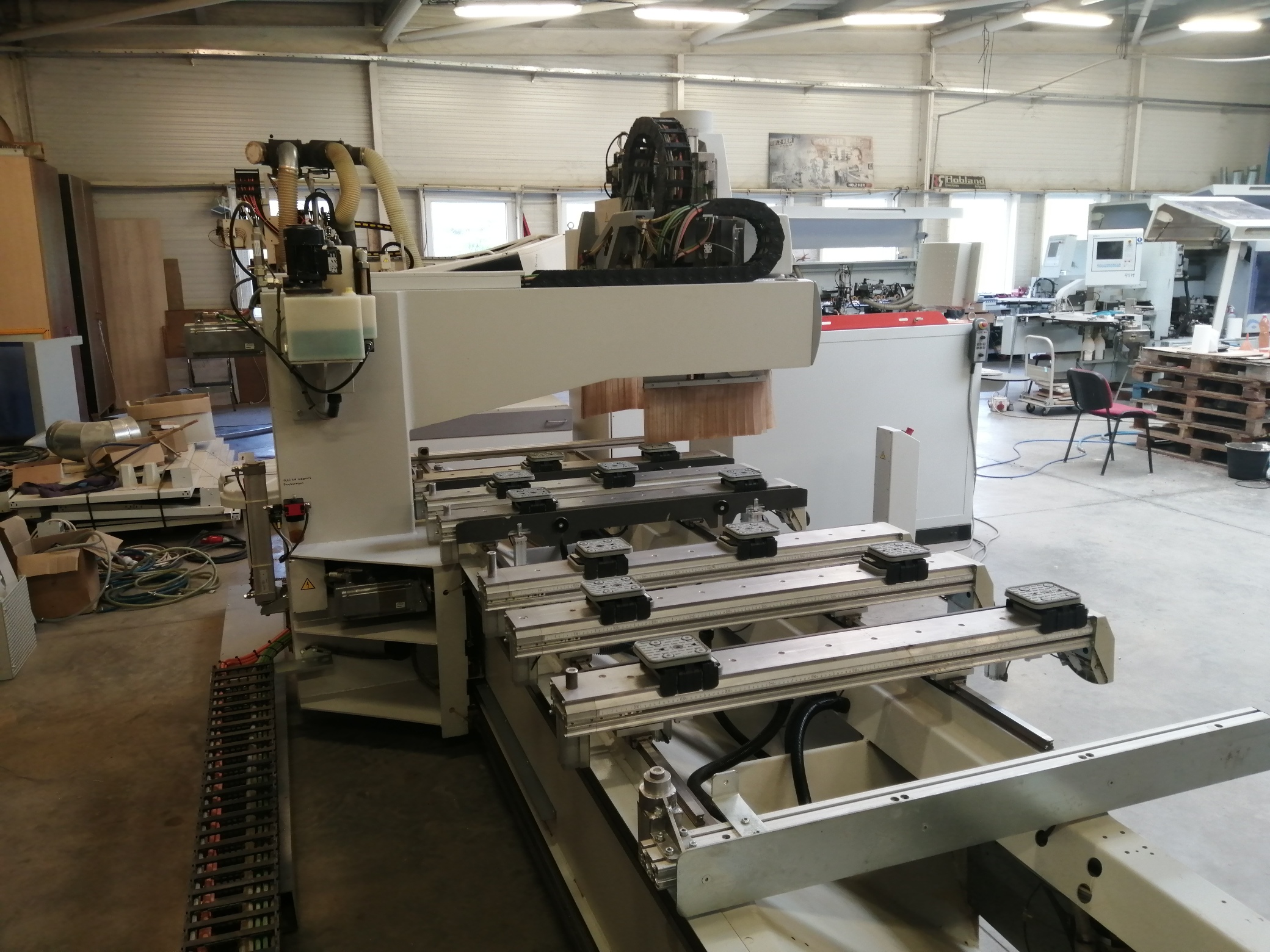

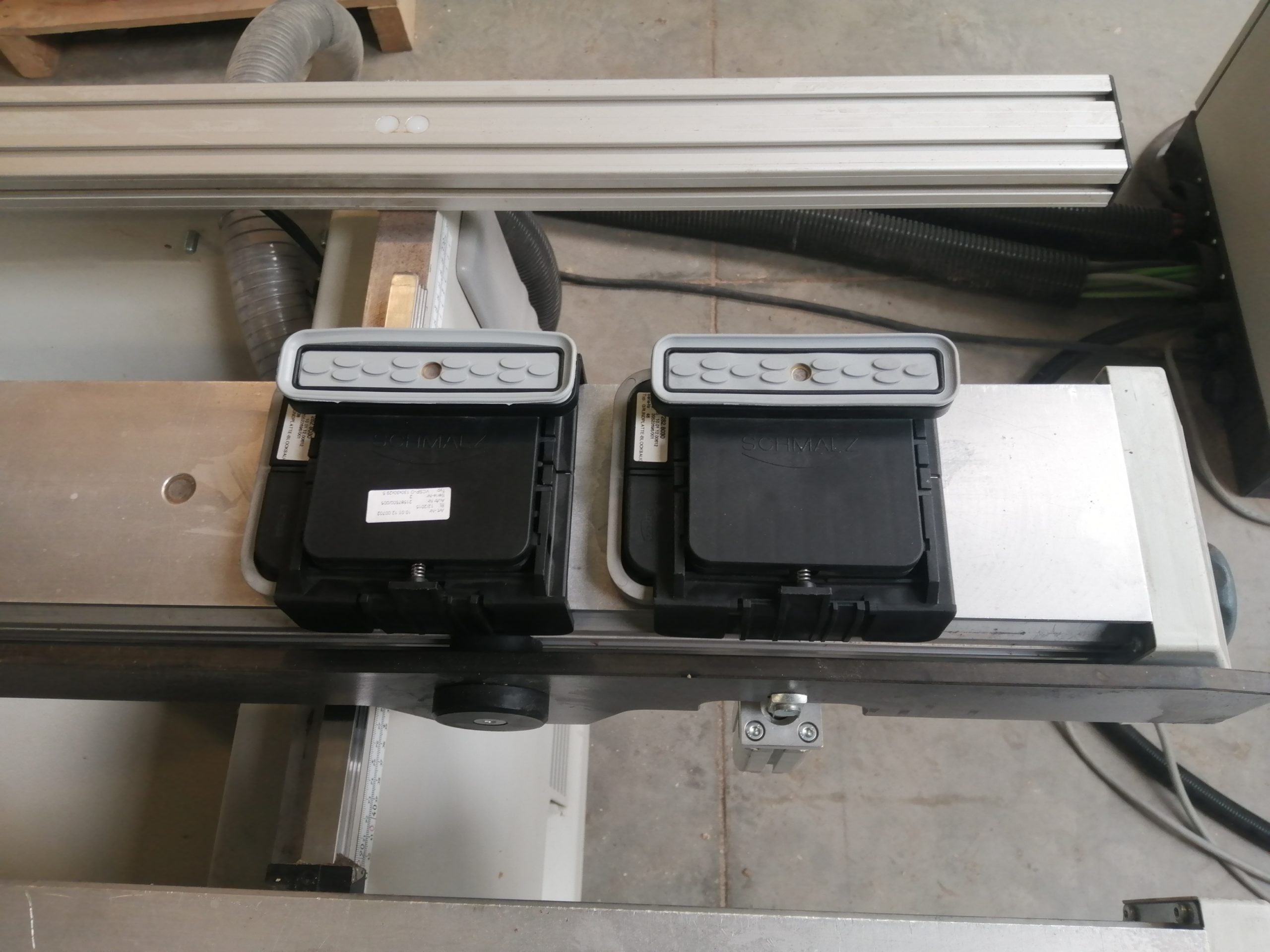

– 8 konzolí se zadními i předními dorazy, 12 novými vakuových přísavek standartního rozměru 140×110 mm (staré opotřebované přísavky přiloženy) + 8 ks úzkých otočných (0-360) přísavek v rozměru 120×50 mm

– Dálkové ovládání na kabelu

– Bezpečnostní oplocení pouze jedné krátké strany (nutno umístit stroj ke stěně do rohu) + nášlapné koberce před strojem rozdělené na 3 pole (kyvadlový provoz levé-pravé pole)

– Software TWINCAM 32 strojní verze

STAV STROJE:

Tento stroj je ve velmi dobrém stavu, např. před nedávnem bylo osazeno nové řídící PC Siemens, ke stroji je 12 ks nových přísavek standartního rozměru.

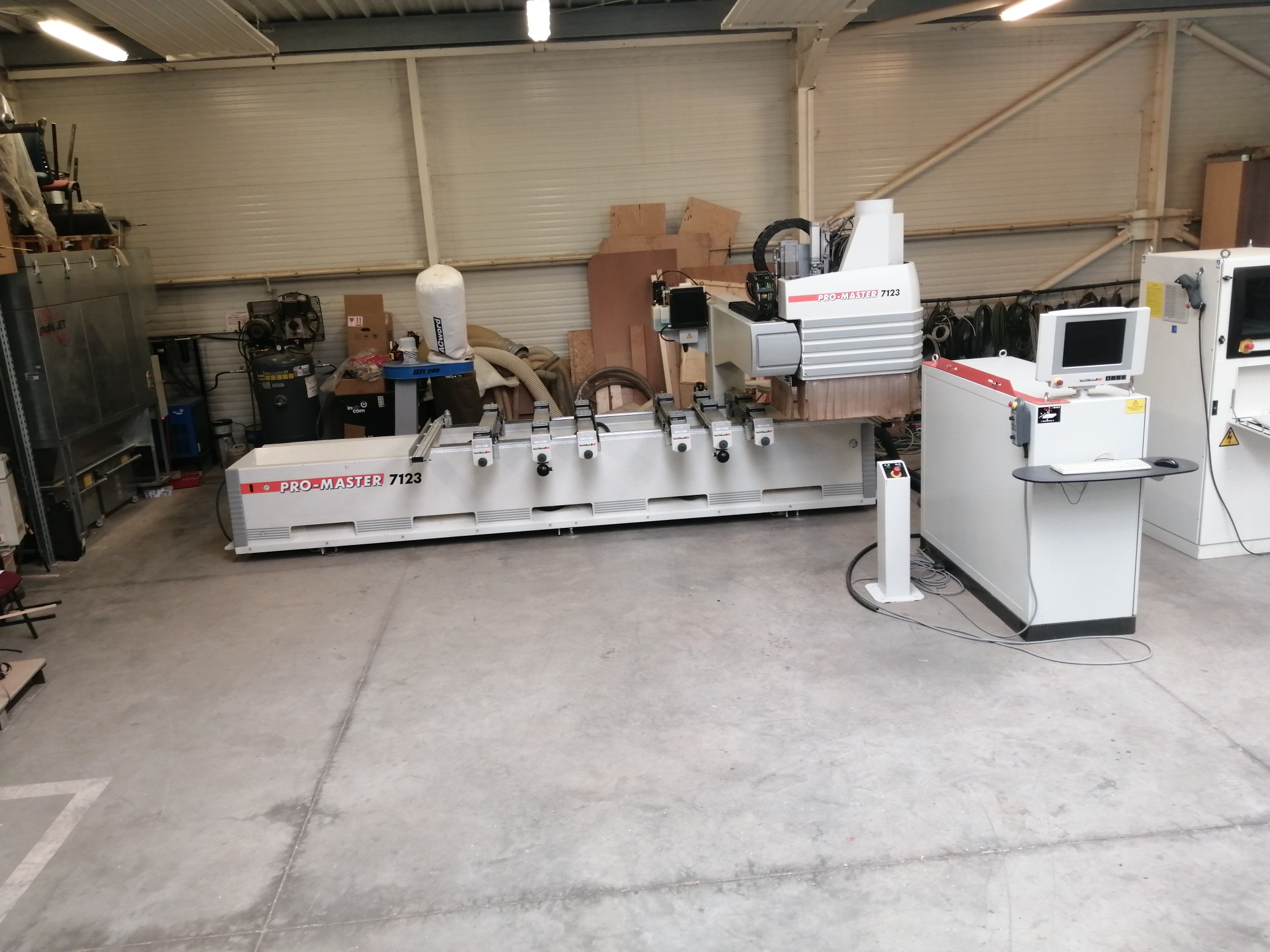

Stroj je k vidění na našem show-roomu v Blučině u Brna, kde je zapojen a připraven k předvedení.

TECHNICKÉ PARAMETRY

Rozměry stroje (dxšxv): …………………….8220×3765(včetně koberce)x2475 mm
Rychlost pojezdu v osách X/Y/Z:…………100/100/25 m/min.
Vzdálennost bočních dorazů v ose X:……5000 mm
Pojezud agregátu v ose X/Y:……………….5667/1608 mm
Zdvih v ose Z (od stolu po vřeteno):………428 mm
Rozměry opracování dílce:…………………viz schema v prospektu viz. “soubory ke stažení”
Frézovací vřeteno, výk./otáčky:………….. 9kW; 1000-24000 ot./min.
Vrtací hlava, výk./otáčky:……………………… 3 kW; 1000-6800 ot./min.
Odsávání prům./kapacita:……………………. 250mm/5300m3/hod.
Stlačený vzduch tlak/spotřeba:…………….6bar/300l/min
El.příkon:………………………………………..22 kW/400V
Hmotnost stroje:…………………………….4,3 t
