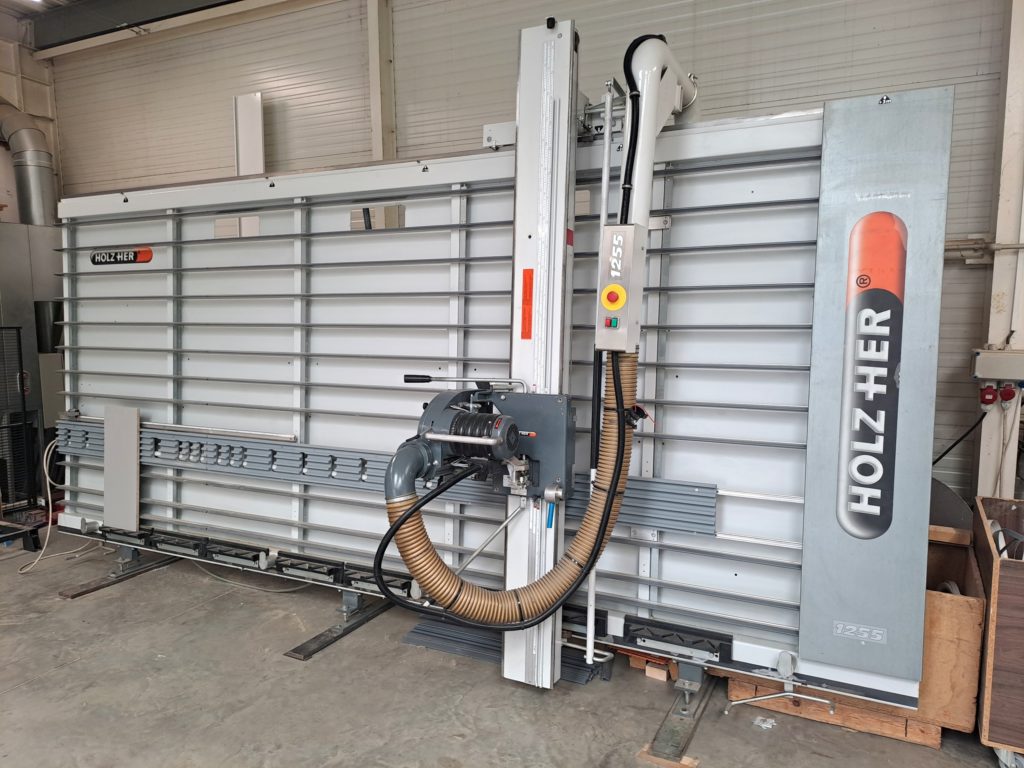

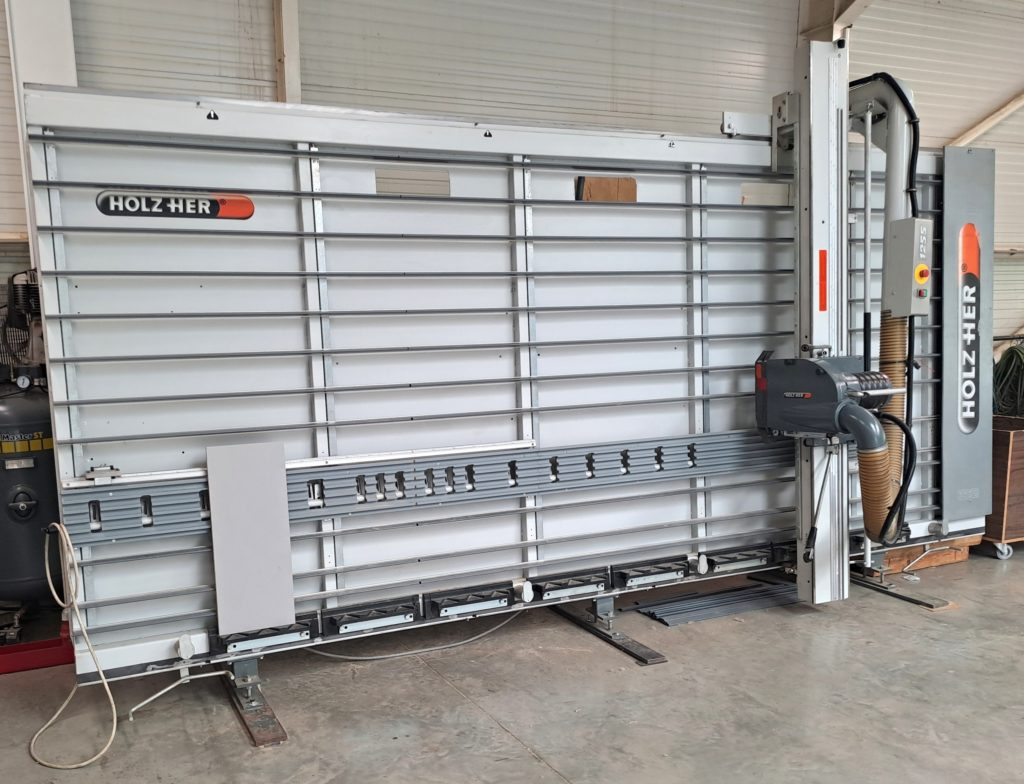

Svislá pila HOLZHER 1255

prostorově nenáročný stroj

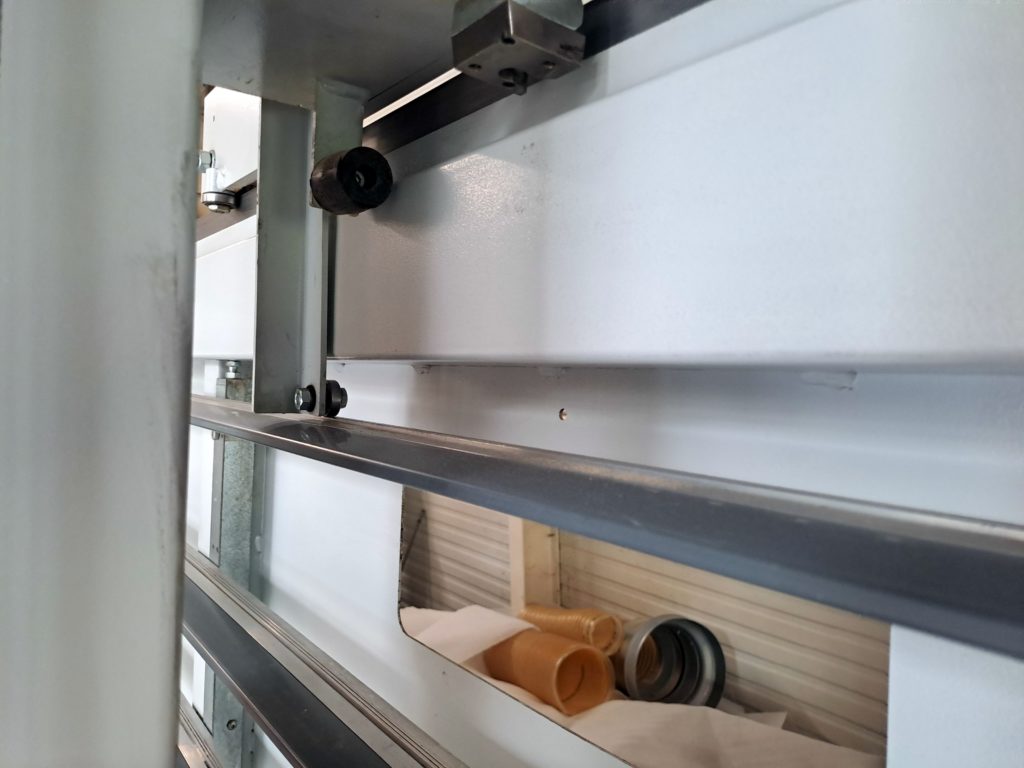

pohyblivý rošt
předřez

Typ: 1255, rok. výroby 2009

Cena: 195.000 CZK + DPH

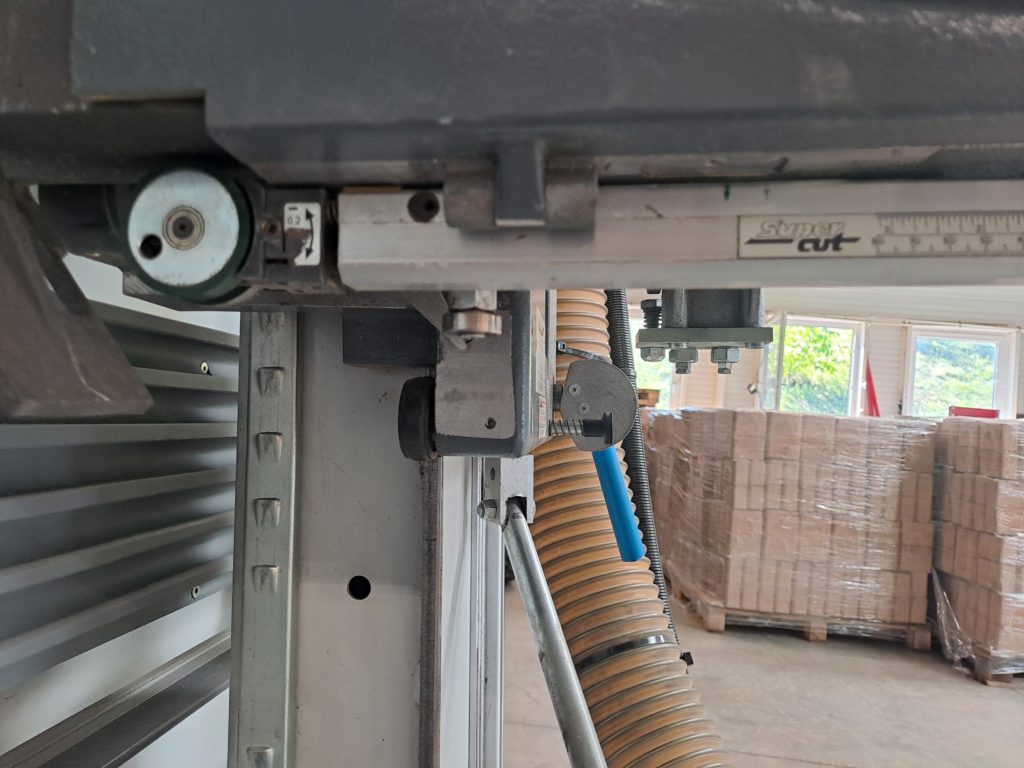

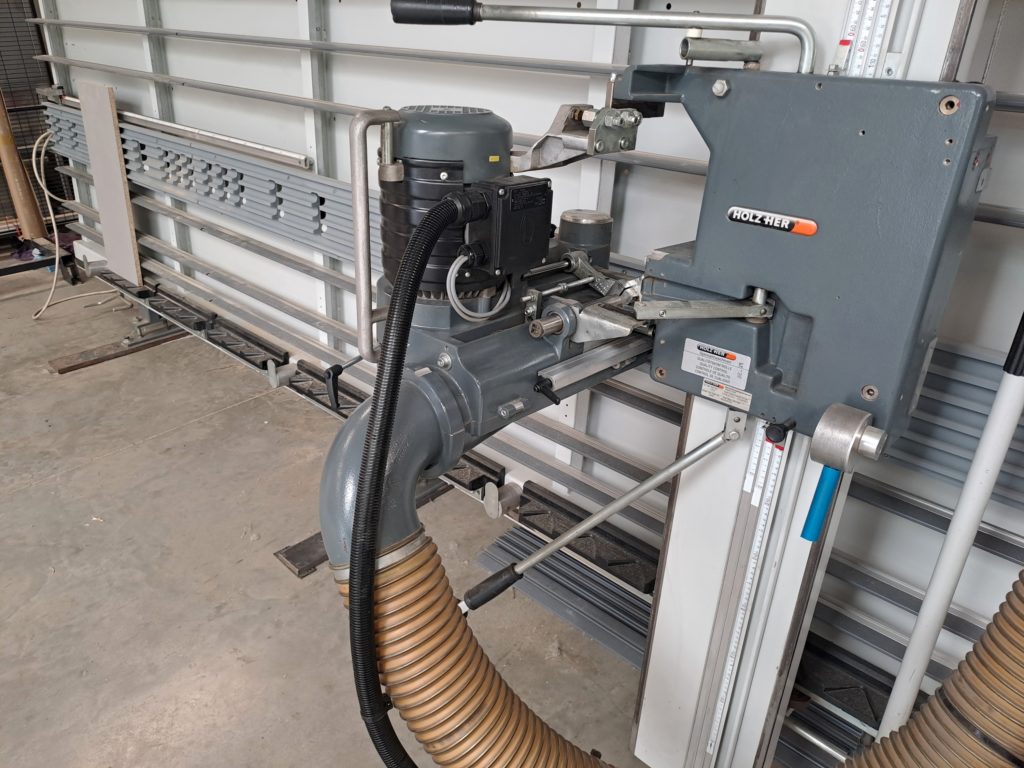

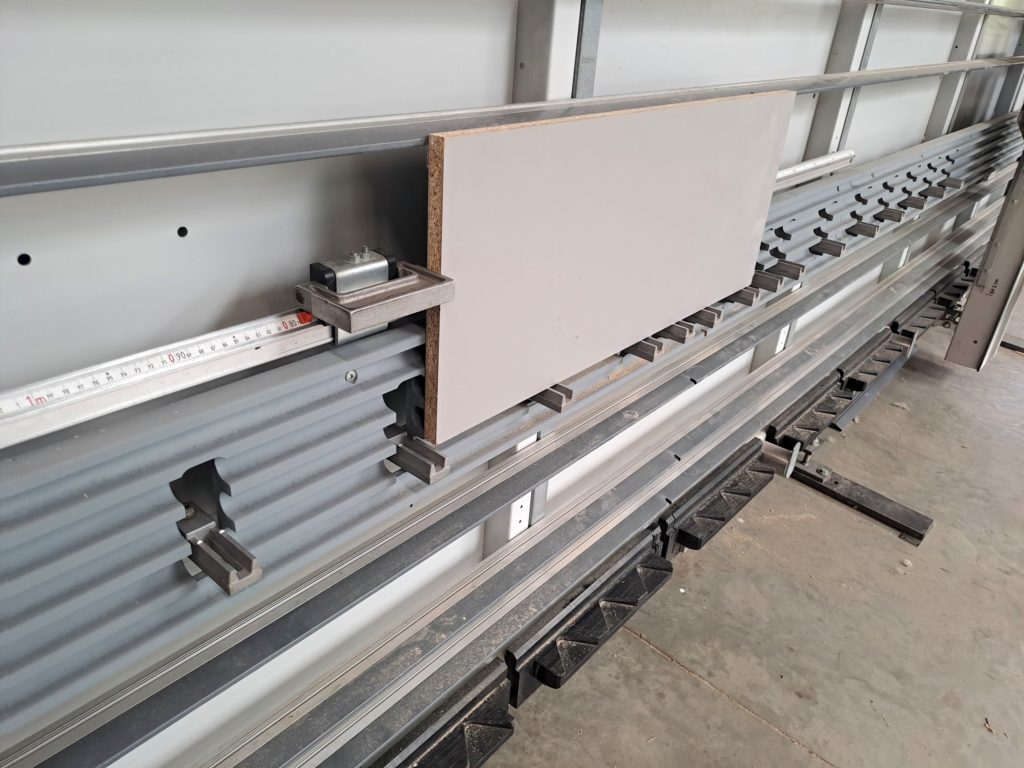

Svislá pila rakouského výrobce HOLZHER slouží k rozformátování plošného materiálu, jak v podélném směru (horizontální řez), tak v příčném směru (vertikání řez). Materiál se ve stroji neotáčí, spodní hranou leží na opěrných blocích (případně na posuvných válečcích, pokud jsou tyto vysunuty) a zadních plochou se opírá o podpěrný rošt. Pro změnu z horizontálního do vertikálního směru se překlápí pilový agregát (manuálně). Agregát se pohybuje po ložiscích na kolejnicové dráze, do řezu se tlačí manuálně. Pro horizontální řez se nastavuje poloha pilového agregátu pomocí některého ze tří měřítek (1. od spodních patek – pohled pod agregátem, 2. od spodních patek – pohled nad agregátem, 3. od podpěry malých dílců – pohled nad agregátem), po nastavení požadované polohy se agregát v této poloze zaaretuje. Výhodou tohoto typu svislé pily je pohyblivý podpěrný rošt, tj. pokud by při horizontálním řezu vycházel řez do jakékoliv z podpěrných lišt, při najíždění do řezu se rošt automaticky posune směrem dolů, aby nedošlo do kontaktu pilového kotouče s podpěrnou lištou. Svislý řez se provádí v jedné ze 4 možných pozic (základní je 1,3 m od začátku právítka, další polohy jsou vždy + 1m), přičem materiál se na požadovanou polohu posune na spodních výklopných válečcích až se opře se přední hranou o předem nastavenou zarážku na pravítku 1,3 – 0 m. Toto omezení na 4 pozice svislého řezu je ochráněno koncových spinačem. Důvodem pro toto omezení počtu poloh pro svislý řez je minimalizace rozřezání podpěrných lišty (tj.na pile budou jen 4 svislé drážky v podpěrných lištách). Vzhledem k tomu, že tento stroj je vybaven předřezových agregátem SUPERCUT, lze na něm formátovat i laminované desky. K formátování malých dílců se není potřeba ohýbat a pracovat u země, pro řezání menších dílců lze využít výklopnou podpěru malých dílců (viz. přiložené fotografie).

Technické parametry:
