ROBOTICKÁ PILA HOMAG SAWTEQ S-200 flexTec
Nechte řezání a manipulaci na robotovi!
SAWTEQ S-200 flexTec spojuje automatické řezání s robotickou manipulací a možností klasické ruční obsluhy. V zakázkové výrobě nábytku přebírá opakovanou manipulaci s deskami a dílci, zatímco vaši lidé se mohou věnovat další práci. Zvolte si zásobování i odkládání podle svého provozu a využijte automatizaci tam, kde vám přinese největší užitek.
Popis stroje

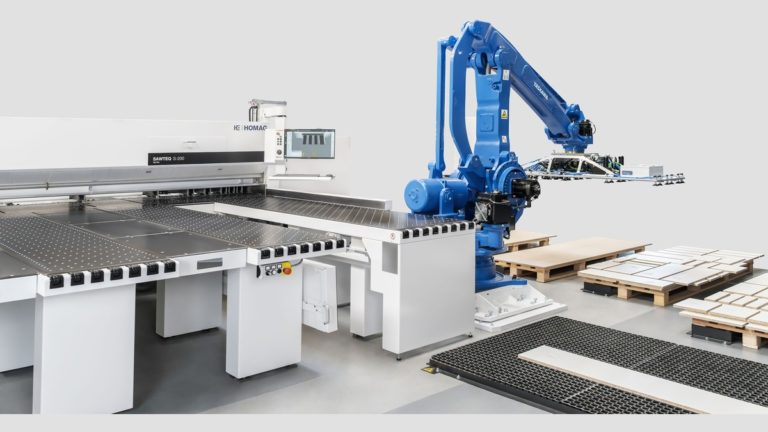

HOMAG SAWTEQ S-200 flexTec je robotická velkoplošná pila navržená pro malé a střední dřevozpracující provozy. Spojuje klasické nářezové centrum s průmyslovým robotem, který přebírá manipulaci s materiálem a hotovými dílci. Hybridní konstrukce umožňuje podle aktuální zakázky přecházet mezi automatickým a manuálním provozem.
V robotickém režimu je stroj určený pro efektivní kusovou výrobu. Při vhodně navrženém zásobování a odkládání může řezat bez trvalé přítomnosti obsluhy až do naplnění připravených odkládacích míst. Manuální režim zachovává možnosti klasické velkoplošné pily, například pro řezání paketů, tenkých desek nebo materiálů nevhodných pro vakuovou manipulaci.
Co stroj umí?
Robot s vakuovou traverzou manipuluje s materiálem při podélném i příčném dělení na jedné pile. Pásy a dílce přesně zakládá k pravítku a do kleštin, hotové dílce následně třídí a skládá na určená místa. Součástí konceptu je také automatické etiketování Advanced pro přehlednou identifikaci dílců v dalších výrobních operacích.
SAWTEQ S-200 flexTec dosahuje podle výrobce výkonu až 850 dílců za směnu v robotickém režimu. Skutečný výstup závisí na skladbě zakázek, materiálu, nářezových plánech, konfiguraci stroje a zvoleném odkládání. Pro konkrétní výrobu lze očekávaný výkon prověřit simulací.
Dvě možnosti odkládání dílců
Při odkládání na palety u podlahy pracuje robot v nižší poloze a ukládá dílce na ochranné podkladové desky. Minimální požadovaná výška haly je 3 060 mm. Hotové palety lze dále převážet paletovým nebo vysokozdvižným vozíkem.
Druhou možností je odkládání na spouštěcí zdvihací stoly. Jejich počet a rozmístění se navrhují podle materiálového toku a způsobu třídění zakázek. U této varianty je minimální požadovaná výška haly 4 000 mm. Inteligentní software řídí tvorbu stabilních stohů a využívá dostupná odkládací místa.
Ovládání a návaznost na výrobu
Řízení CADmatic 5 s rozhraním powerTouch nabízí grafickou asistenci a přehledné dotykové ovládání. Funkce quickTip pomáhá obsluze s využitím funkcí stroje. Obsluha nepotřebuje speciální znalosti programování průmyslových robotů.
Zásobování desek lze řešit ručně, jednoosým podavačem STORETEQ F-100 nebo napojením na skladový systém podle zvolené konfigurace. Nářezové plány může připravovat také volitelný optimalizační software intelliDivide. Konkrétní rozsah automatizace a softwarové výbavy se volí podle potřeb provozu.
Porovnejte také další velkoplošné pily HOMAG v nabídce EPIMEX. Další informace o řešení SAWTEQ S-200 flexTec najdete na stránce výrobce HOMAG.
Technická data
- Přesah pilového kotouče
- 65 mm; volitelně 80 mm
- Délka řezu
- 4 300 mm
- Rychlost pilového vozíku
- až 80 m/min; volitelně 120 m/min
- Výkon hlavního motoru
- 7,5 kW; volitelně 11/18 kW
- Tloušťka desek v automatickém režimu
- 8–30 mm
- Výkon v robotickém režimu
- až 850 dílců za směnu

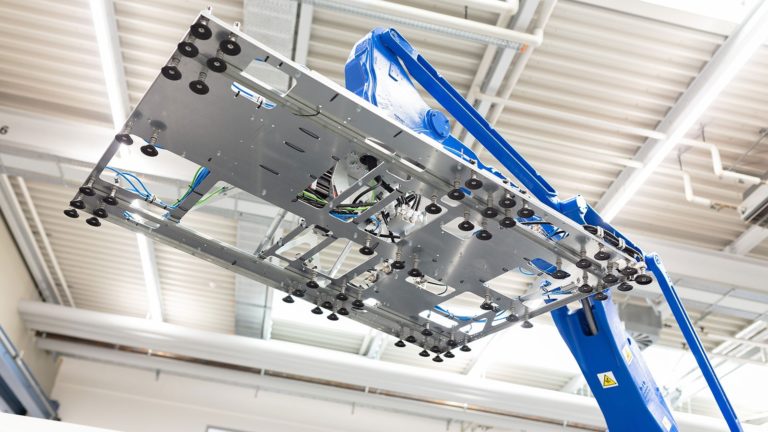

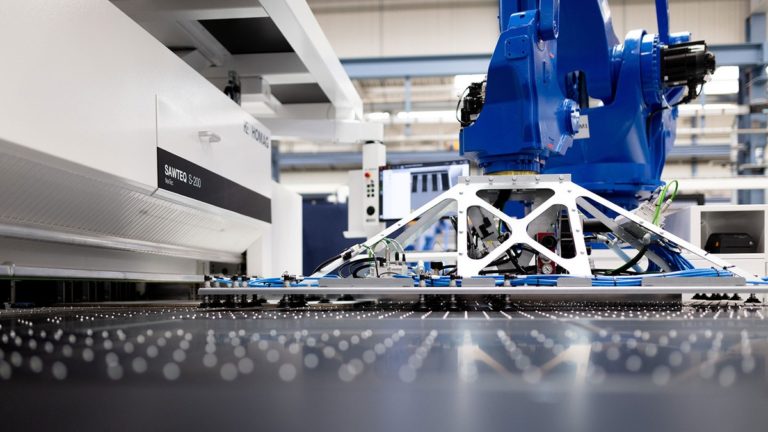

Robot s vakuovou traverzou
Průmyslový robot přebírá manipulaci s deskami, pásy i hotovými dílci. Speciálně vyvinutá vakuová traverza s vyrovnávací přísavnou jednotkou pomáhá přesně zakládat materiál k pravítku a do upínacích kleštin.

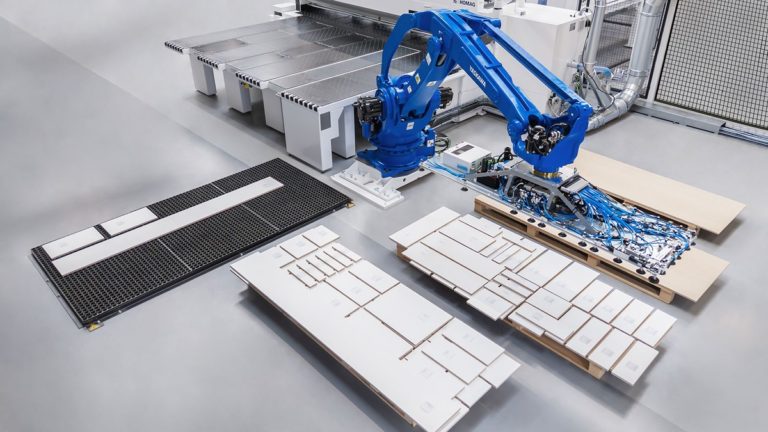

Dílce přímo na palety
Robot ukládá nařezané dílce na palety s ochrannou podkladovou deskou v úrovni podlahy. Tato varianta snižuje potřebnou výšku haly na 3 060 mm a usnadňuje začlenění stroje do stávajícího provozu.

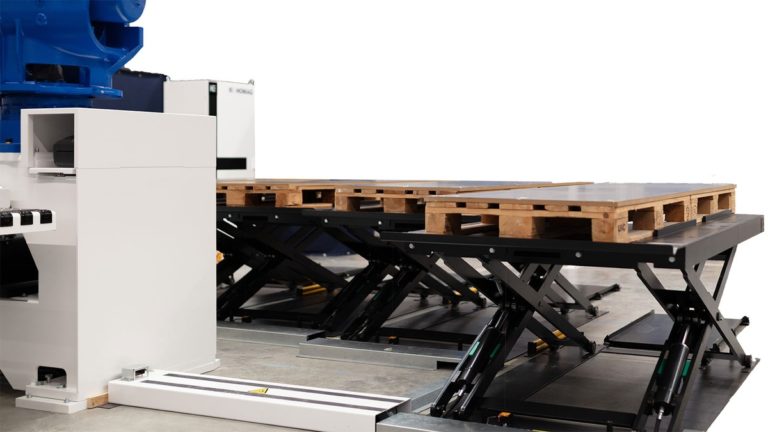

Odkládání na zdvihací stoly
Alternativou jsou spouštěcí zdvihací stoly, které vytvářejí další možnosti uspořádání odkládacích míst. Rozmístění stolů se přizpůsobuje zakázkám a toku materiálu; tato varianta vyžaduje výšku haly minimálně 4 000 mm.

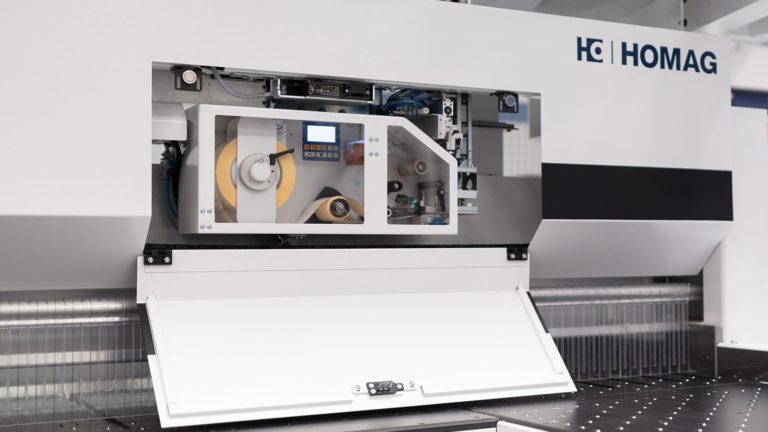

Automatické označování dílců
Etiketovací systém Advanced u přítlačného trámce označuje hotové dílce přímo při výrobě. V manuálním režimu může označit horní dílec paketu. Informace na etiketě usnadňují identifikaci a návazné zpracování.

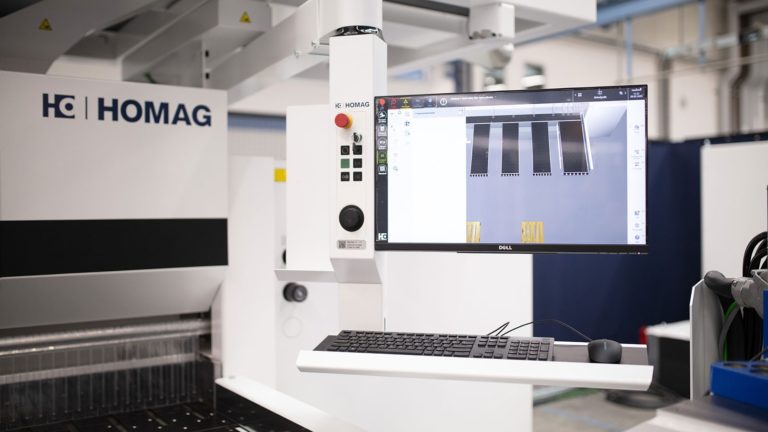

Přehledné dotykové ovládání
Otočný dotykový displej s ovládáním powerTouch zpřístupňuje řízení CADmatic 5 přímo u stroje. Grafická asistence zobrazuje postup práce a pomáhá obsluze s orientací v jednotlivých krocích.

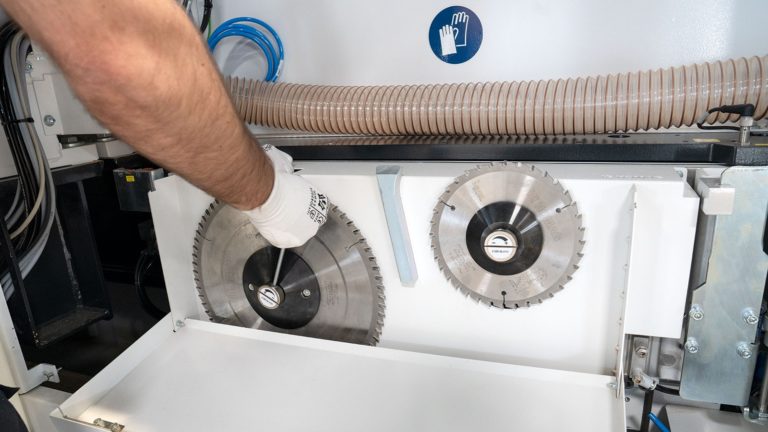

Rychlá výměna kotouče Power-Loc
Systém Power-Loc usnadňuje výměnu pilového kotouče. Snadný přístup k nástroji zjednodušuje běžnou údržbu a přípravu stroje pro další práci.

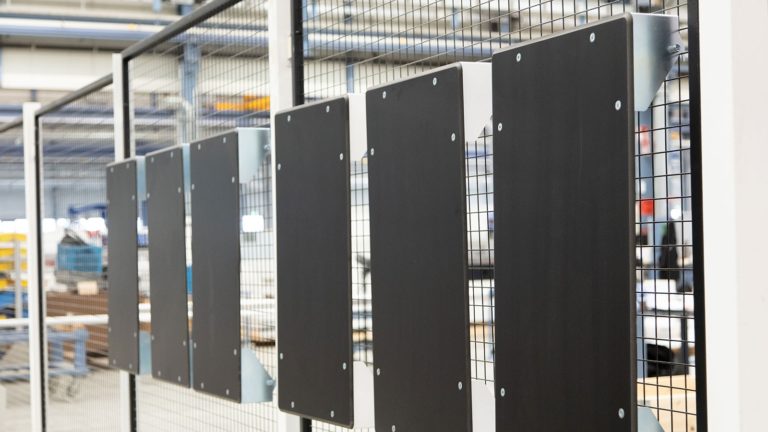

Připraveno i pro ruční obsluhu
Vkládací desky uzavírají mezery mezi vzduchovými stoly pro robotický provoz. Při přechodu na manuální obsluhu je lze vyjmout a uložit na ochranné oplocení.

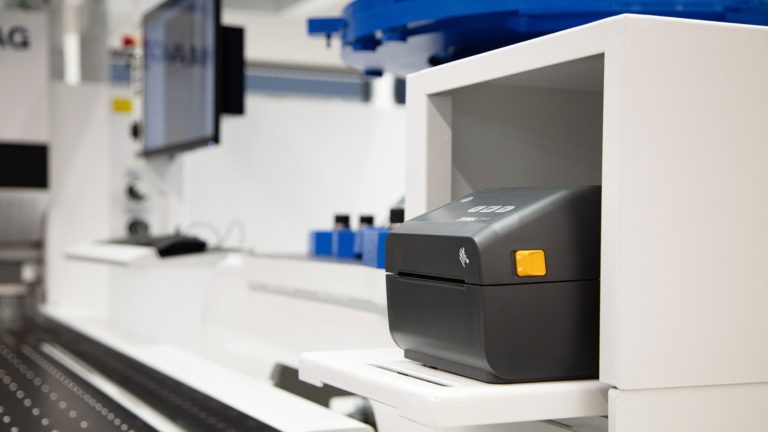

Tisk štítků pro ruční režim
Volitelná tiskárna umožňuje vytvářet jednotlivé etikety přímo na pracovišti pro ruční označování dílců. Doplňuje automatické etiketování podle zvoleného způsobu výroby.
Technická data
- Přesah pilového kotouče
- 65 mm; volitelně 80 mm
- Délka řezu
- 4 300 mm
- Rychlost pilového vozíku
- až 80 m/min; volitelně 120 m/min
- Výkon hlavního motoru
- 7,5 kW; volitelně 11/18 kW
- Tloušťka desek v automatickém režimu
- 8–30 mm
- Výkon v robotickém režimu
- až 850 dílců za směnu

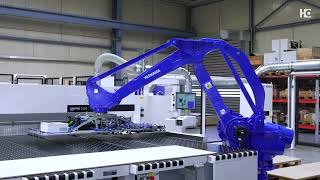

SAWTEQ S-200 flexTec – robotická pila v praxi
Podívejte se na automatický průběh řezání s robotickou manipulací, označováním a skládáním hotových dílců. Video ukazuje také přechod na manuální obsluhu a možnosti využití hybridního konceptu v truhlářské výrobě.
SAWTEQ S-200 flexTec – robotická pila v praxi
Podívejte se na automatický průběh řezání s robotickou manipulací, označováním a skládáním hotových dílců. Video ukazuje také přechod na manuální obsluhu a možnosti využití hybridního konceptu v truhlářské výrobě.
